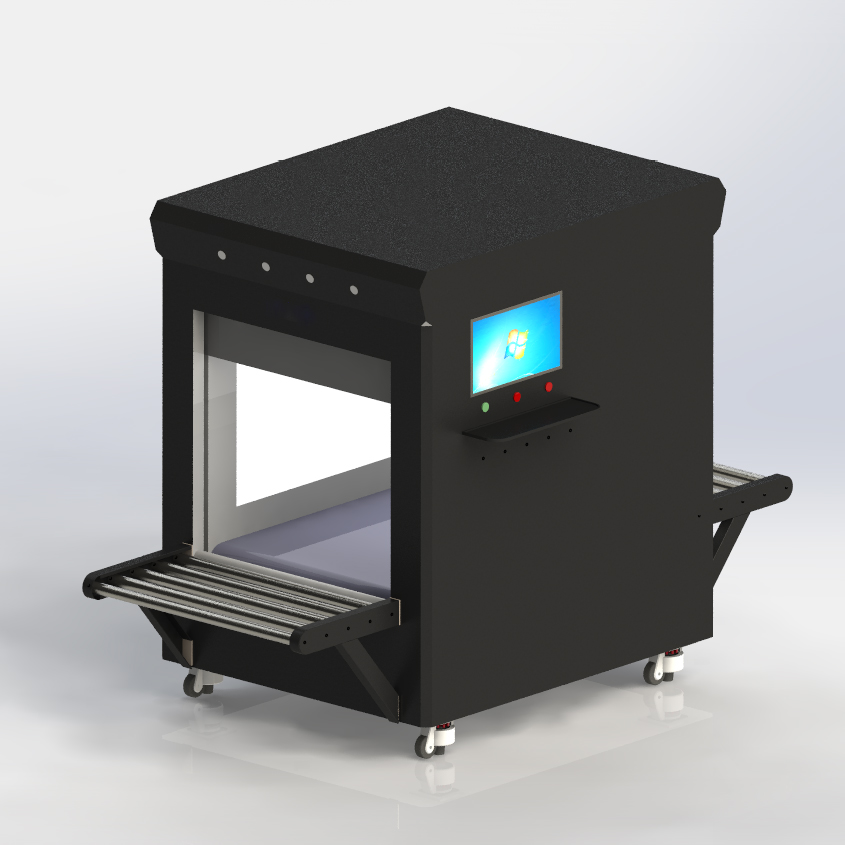

RFID单线单箱式通道机 JT-L203
应用领域
主要市场应⽤于单品级物品识别，如服装、⽪具箱包、酒类、电⼒等⾏业的出⼊库管理、单品级标签和箱标签对⽐、 产品盘点等。
产品特点
◈专业的运动控制和机械设计技术，充分解决标签漏读问题；
◈严密的电磁屏蔽设计及射频优化，可消除射频辐射对⼈体的
伤害，同时标签读取准确率达100%（具体视标签质量、读取环
境⽽定）；
◈⼯控电脑软件可控制整机功能，监控所有设备运⾏状态，外
部同时配有机械按键，⽅便操作⼈员随时掌控设备⼯作状态；
◈⼯业⽪带输送线设计，充分解决输送线体偏移维护问题；
◈通道双侧设检修⻔，⽅便设备维护；
◈⽀持拓展异常分拣模块，满⾜不同⽤⼾需求，⽀持客⼾进⾏
应⽤软件⼆次开发。
产品简介
JT-L203系列是⼀款⼯业级RFID隧道式通道，它以⽆线射频识别技术为核⼼，结合机械设计、多种传感器、电磁屏蔽、⾃动控制
等技术，完全解决了产品在供应链流通中，标签漏读窜读等问题，满⾜企业产品流通的快速及准确的应⽤需求，同时该扫描通道配
合出⼊库管理系统完全克服了条码管理的缺陷，实现了真正的单品级管理，节省了劳动成本，⼤⼤提⾼了⼯作效率。
♦⾏业应⽤：主要市场应⽤于单品级物品识别，如服装、⽪具箱包、酒类、电⼒等⾏业的出⼊库管理、单品级标签和箱标签对⽐、
产品盘点等。
规格参数
主要性能指标
产品型号：JT-L203
空中接⼝协议：EPC Global Class1 Gen2/ISO 18000-6C
RFID频率特征国标：920.625MHz~924.375MHz，信道间隔250kHz 美标：902.75MHz~927.25MHz，信道间隔500kHz
RFID频率模式：定频/跳频，10个跳频点
读写设备：国产封装（进⼝R2000芯⽚）
读取标签数：200+pcs
读取速率：3~5秒
读取模式：静⽌
读写器输出功率：1-30dBm
传送速度：最⾼能达30m/min
传动承重：最⾼能达50KG
效率：5~6箱/分钟
读写标签数量：单箱200+个标签（视标签⽽定）
⼯作模式：间隔T循环/连续⼯作/外部触发
触屏规格：15.6⼨ 电阻触控（嵌⼊式）
可编程控制器：国产
电路控制系统：配合国产PLC
⼯控机规格：J4125/4GB
光电：原装进⼝4组
⾃动输送线：⼀段独⽴
输送线材料：⽪带
电控：国产PLC
读写天线：4组8dbi天线
最⼤承重：50KG
线体速度可调：0-30m/min
线体正反向与否：正反转
开⻔速度：3秒
产线排队对接：否
物理环境指标
整机尺⼨（mm）： 2640（⻓）×1120（宽）×1700（⾼）
内部尺⼨（mm） ：1200（⻓）×880（宽）×780（⾼）
通过最⼤箱体（mm）： 800（⻓）×800（宽）×600（⾼）
整机重量约：350KG
⼯作温度：-20℃~ 60℃
存储温度：-10℃~60℃
⼯作湿度：20 ~95%（不冷凝）
⼯作电压：220VAC（±10%）50±3HZ
功率：350W
外壳材料：碳钢喷塑
整体屏蔽性能：30~50CM
