不停车通行-停车场管理系统解读

点击次数:  更新时间:2017/3/17 16:59:57

  概述:

  传统的停车场大多采用近距离读卡方式,必须停车伸手去刷卡,这样也就导致出现下雨天容易被淋湿,上下坡道停车刷卡容易造成溜车、碰撞等事故。不停车通行停车场管理系统采用UHF 900M电子标签读卡技术,10米以上超远距离读卡,实现不停车通行。使用的卡为无源可读写卡,可以记录车辆及进出信息,不用使用电池,成本极低。



  不停车通行停车场管理系统可以对进出口车辆进行自动图像抓拍,出入口图像比对,车主资料比对,防止一卡多用并且有卡过期提示功能;同时具有网络视频系统,带录像功能,对车辆出入口情况及整个停车场进行实时监控,实现无人值守,并对出口收费人员工作进行监督。



  为了避免发生砸车砸人的危险事故,系统不仅有高可靠性的车辆检测器和防腐地感线圈,而且还增加了红外对射、阻挡检测、防砸条等措施,确保安全。



  不停车通行停车场管理系统以远距离读卡控制一体机为停车场管理系统的核心,集成车辆进出管理、收费管理、中文显示、语音提示等功能,采用CAN总线实现道闸、发卡机/收费机、中文显示屏及其他部件的本地实时通讯,用TCP/IP网络实现进出口、网络摄像机和计算机之间的高速数据、图像、视频、语音信息传输。一根电源线和一根CAN总线即可完成整体系统连通,维护容易,扩展方便。各主要部件尽可能模块化、小型化,方便运输、安装。



  如需要车牌识别功能,请选用停车场专用嵌入式车牌识别摄像机和相应管理软件。



  系统组成

  本系统主要由集成道闸、900M远距离读卡控制一体机、入口发卡机/出口收费机、停车场专用网络摄像机、管理软件、岗亭软件等组成。

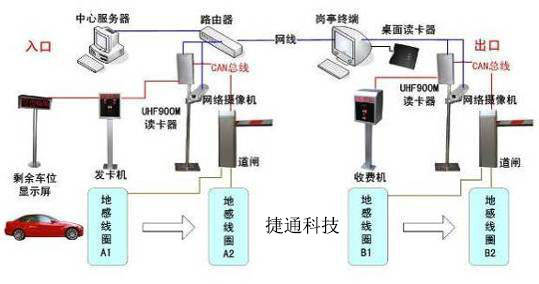

  系统拓扑图





  工作流程示意图






  入场工作流程示例说明

  a、固定用户卡

  1、用卡座将卡固定在车辆后视镜前挡风玻璃处,保证读卡效果。

  2、车辆行驶至入口读卡区域时,系统自动远距离读卡

  3、系统自动判断是否为有效卡,如有效控制开闸,车辆不用停

  4、车直接入场,车辆进场后道闸自动关闭。

  5、系统对车辆进行抓拍,入场信息上传至服务器,并在岗亭终端显示。


  b、临时用户卡

  1、临时车辆行驶到入口读卡区域时,入口发卡机提示“请按键取卡”。

  2、临时用户按键取卡,系统对临时卡自动写入车辆入场时间,道闸开启,车辆进场后道闸自动关闭。


  出场工作流程示例说明

  a、固定用户卡

  1、车辆行驶至出口读卡区域时,系统自动远距离读卡。

  2、系统自动判断是否为有效卡,如有效控制开闸,车辆不用停3、车直接出场,车辆出场后道闸自动关闭。

  b、临时用户卡

  1、临时车辆行驶到出口读卡区域时,出口收费机提示“请刷卡”。

  2、临时用户进行刷卡操作,系统对临时卡自动计算收费金额,出口收费机提示“收费xx元”;当缴费后,管理员刷卡开闸,车辆出场后道闸自动关闭。

  3、也可以在岗亭计算机刷卡缴费。
