RFID超高频手持机使用说明及应用领域

点击次数:  更新时间:2016/8/1 18:20:28

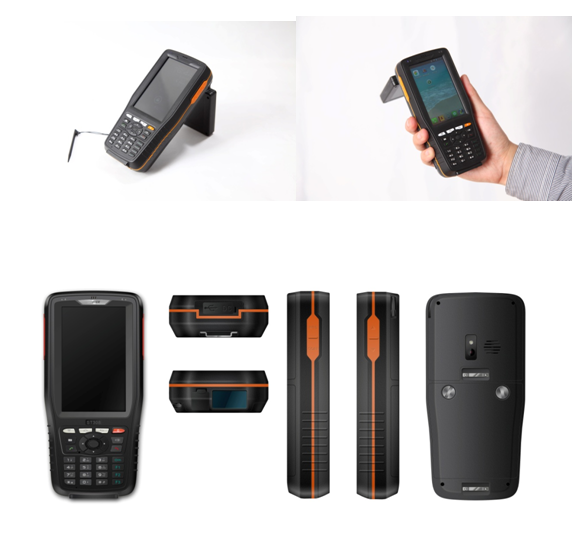

        JT-900手持机是在标准配置Andriod 4.1操作系统基础上集成超高频(900MHz)读写组件的产品形态,可选配:条码扫描模块,前置NFC高频读写模块等,根据需要选择不同配置的读取模块读写距离可从15cm-5M之间选择。

性能:

频段:860 MHz—940 MHz

天线:外置180°折叠天线,功率3db-7db

协议:支持ISO 18000 6c/EPC Class1 Gen2协议;

读写距离:读写距离从5-8m

支持标签类型:英频杰—Monza 3/4/5、意联科技—Higgs-3/4、飞利浦—UCODE EPC G2/UCODEG2XM/XL

规格:

总体特征

总体特征

产品型号

JT-900

外观特征

直板

外观尺寸

172 * 81 * 37 **mm

产品定位

专用终端设备

硬件规格

硬件规格

CPU型号

高通 MSM8625Q

CPU频率

四核1.2GHz

网络类型1

EVDO Rev.A\CDMA 1X

频段

800MHz/1900MHz

无线传输速率

EVDO:
上行最大1.8Mbps
下行最大3.1 Mbps

网络类型2(不同时支持)

GSMWCDMA

频段

WCDMA/HSDPA/HSUPA 850/900/1900/2100MHz
GSM/GPRS/EDGE 850/900/1800/1900MHz

无线传输速率

HSDPA 上行384K 下行7.2M

HSUPA 上行5.76M 下行7.2M

卡槽

WCDMA/CDMA 公用一个卡槽位置

手机内存(RAM

8GB

高速闪存(ROM

1GB

扩展存储

Micro SD,最大支持32G

U

支持(MicroSD

主屏幕

主板支持4.0 WVGA    IPS  TFT

分辨率

800 * 480

触摸屏

支持 Touch panel,电阻屏(支持屏幕校准)

按键

标准数字键盘;按键:HOME、返回、MENU、拨号键、摘挂机键、".",开关机、四个功能键(退格键+2个功能键:F1F2)、复位键

侧键

RFID、扫描快捷键、上/下音量键、拍照键、手电筒采用轻触按键的形式

按键背光

支持

扬声器数量

单扬声器

主摄像头(后置)

500万 (AF,支持闪光灯,并支持做手电筒用)

蓝牙

支持,2.1+EDR+A2DP

GPS

支持

UHF 超高频段 RFID

1.      支持860 MHz—960 MHz频段的读写操作;

2.      外置180°折叠天线;

3.      支持ISO 18000 6c/EPC Class1 Gen2协议;

4.      可配置各功率天线(3db—7db)

5.      读取距离:5-8米。

6.      支持标签:英频杰—Monza 3/4/5、意联科技—Higgs-3/4、飞利浦—UCODE EPC G2/UCODEG2XM/XL

加速度传感器

支持

振动马达

支持

数据接口

10 pin Mini USB,可对外供电(5V/500mAMic roUSB  OTG  CPU带几个USB

充电接口

支持,单独充电接口

耳机插孔

3.5寸单独出一个耳机接口

挂绳孔

客户设计IDMD设计

天线

全部内置,EVDO不支持接收分集

WIFI/WAPI

支持(b/g/n

LED电源指示灯

支持(平时闪烁、来电快速闪烁、未接来电)三种状态带一个CPU I/O口控制的指示灯、带2个指示灯(引到接口上)

听筒

支持

手写笔

支持 、内置

条码扫描

支持 1D红光、1D激光、2D条码模块

手电筒

支持,通过闪光灯实现

以太网接口

支持,以太网支持静态IPDHCP,并支持PPPoE拨号和上网

串行口

RS232RS485

PSAM

2

入网条件

软硬件各项测试指标达到入网级别

充电时间

不大于9小时充电座更换连接器为直插

电池

6000mAh聚合物/锂离子待机电流低于10m A(根据指示灯驱动IC实际功耗来确定增加)电池座采用侧面接触的方式电池容量大约是6000mah

软件规格

软件规格

基本规格

基本规格

操作系统

Android 4.1

支持语言

简体中文、英文

输入法

要求最少支持2种中文输入法,带手写。

GPSone

支持(同时支持手机侧GPSone定位,在室内可以定位)CDMA制式

AGPS

支持(支持室内定位)WCDMA制式

音乐播放支持

mp3accamroggm4amidwmaflacapeaacwav等格式

图片播放支持

JPEGPNGGIFBMP等格式

视频播放支持

mp4h.263h.264rmvbflv720p

技术参数

技术参数

待机电流

不大于10mA(未加指标灯驱动IC的电流)

通话电流(最大功率下的通话平均电流)

不大于600mA

照相和录像

录像要求达到720P

充电电压

5.0V

充电电流

800mAh

应用:

该产品形态适用于远距离读取电子标签的场合,这些应用场景分析如下:

1)    巡检类应用系统。适用于特种设备、电梯、物业、固定资产、交通标识、工商注册商标广告派、路政设施、公共设施等物资的巡检巡查报修系统;

2)    港口集装箱管理。集装箱电子铅封的操作管理;

3)    仓储管理。用于对货物、货架等的管理;

4)    盘点类应用。可用于贵重金属、古董字画、纺织品等的产品出入库与盘点管理。









      随着社会的发展,RFID会被越来越广泛地应用在人们的生活当中,RFID车辆管理只是其中的一种应用模式。作为专注于超高频读写器生产、研发、销售的深圳市捷通科技,将致力于拓展更多与RFID相关的应用市场,开发更多能解决人们生活问题的RFID设备。深圳市捷通科技将继续研发更多RFID相关的设备,来满足更多不同领域的场景。
