QM100模块 JT-2880

点击次数:  更新时间:2015-9-2 9:13:05

 产品简介:

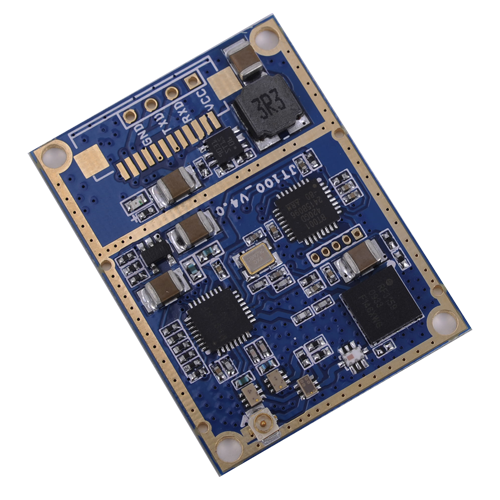

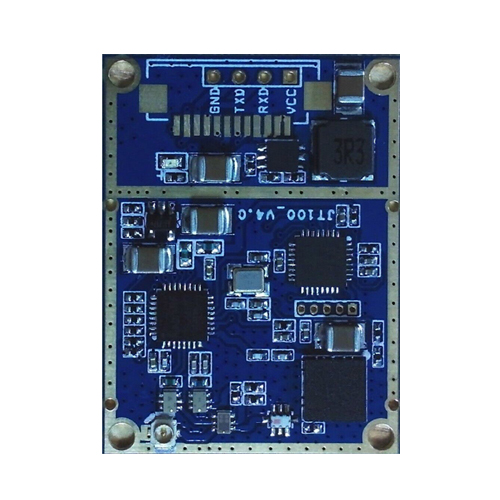

    JT-2880是一款高灵敏度的超高频RFID读写模块,支持ISO18000-6C协议,能够对符合协议要求的电子标签进行读写操作。配合40mm陶瓷天线和普通白卡,实测可以达到3米读卡距离。



 产品特性:



·低功耗设计,+5V电源供电。

·灵敏度高,读取距离最远可达3米,写入距离约30厘米。

·RS232串行通讯接口(3VTTL电平)。

·提供SDK开发包,支持多种开发语言,便于用户二次开发。

·可方便的嵌入掌上电脑、PAD、手持设备等移动设备中,从而实现这类设备的RFID 功能扩展。应用于物流仓储、人员识别、电子票据、电力巡查、产品质检、包裹跟踪等多种无线识别(RFID)系统。

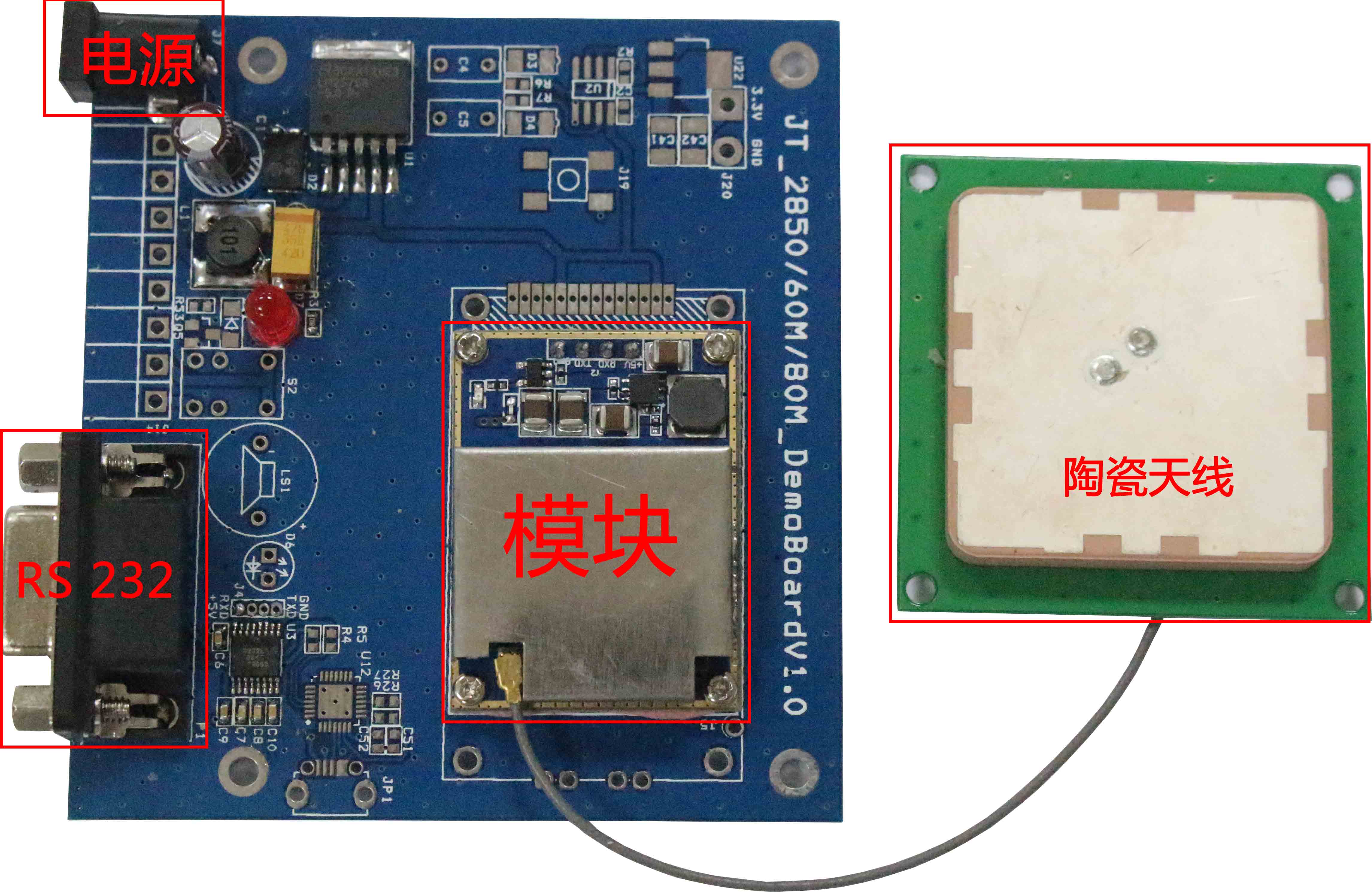

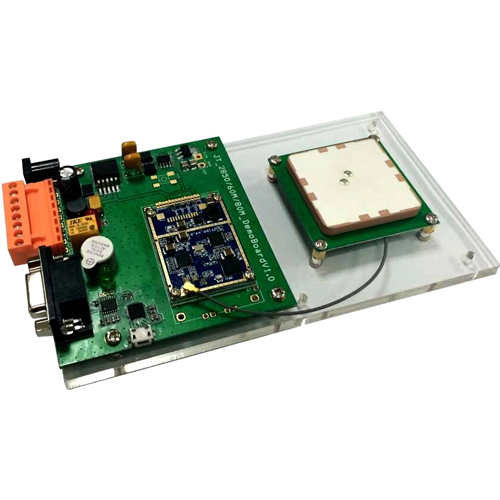

开发套件说明:

    开发套件是将模块的接口板设计好,是为了方便用户更直观地检测模块的性能而开发的,用户只需按照项目需求进行测试及软件开发,从而提高了用户的开发效率。







产品参数:



性能参数:

支持协议

ISO18000-6CEPC C1 GEN2

工作频率

902928 MHZ 865868MHZ

射频功率

19dBm30dBm(软件可调)

工作电压

+3.6V~+5.5V

待机电流

30mA

工作电流

峰值电流560mA(发射功率:30dBm,供电:5V)

读取距离

稳定读取:3m(外接40X40X5mm陶瓷天线)

测试软件

提供自动写卡、读卡DEMO软件,方便客户发卡和写卡

开 发 包

提供SDK开发包,并提供相关的开发例程

通讯接口

TTL 串口

物理参数:

产品尺寸

30x40x7mm

天线接口

IPEX

工作温度

-20~+65

存储温度

-45~+95
