简述RFID室内人员定位系统解决方案

点击次数:  更新时间:2018-9-27 16:18:40

一、室内定位系统原理

  国内常规定位技术有Wifi定位、RFID定位、蓝牙定位、Zigbee定位等几种方式,这几种定位方式有什么不同,各有什么利弊,下面将详细简单分析这几种定位原理、优缺点。简述RFID室内人员定位系统解决方案。

  首先我们要明确,Wifi定位、RFID定位、蓝牙定位只是数据传输方式不一样。用户选择wifi定位标签称呼为wifi定位,选择RFID定位标签,称呼为RFID定位,选择蓝牙ibeacon标签,称呼为蓝牙定位。这里侧重定位原理和定位利弊分析Wifi定位、RFID定位、蓝牙定位。定位的效果取决于后台核心的定位算法,前端只是数据传输方式差异。目前室内定位常用的定位方法,从原理上主要分为七种:邻近探测法、质心定位法、多边定位法、三角定位法、极点法、指纹定位法和航位推算法。



RFID定位的基本原理是,通过一组固定的阅读器读取目标RFID标签的特征信息(如身份ID、接收信号强度等),同样可以采用近邻法、多边定位法、接收信号强度等方法确定标签所在位置。



 这种技术作用距离短,一般最长为几十米。但它可以在几毫秒内得到厘米级定位精度的信息,且传输范围很大,成本较低。同时由于其非接触和非视距等优点,可望成为优选的室内定位技术。

  目前,射频识别研究的热点和难点在于理论传播模型的建立、用户的安全隐私和国际标准化等问题。优点是标识的体积比较小,造价比较低,但是作用距离近,不具有通信能力,而且不便于整合到其他系统之中,无法做到精准定位,布设读卡器和天线需要有大量的工程实践经验难度大。



RFID室内人员定位





二、RFID信标定位解决方案

  1、信标定位系统组成

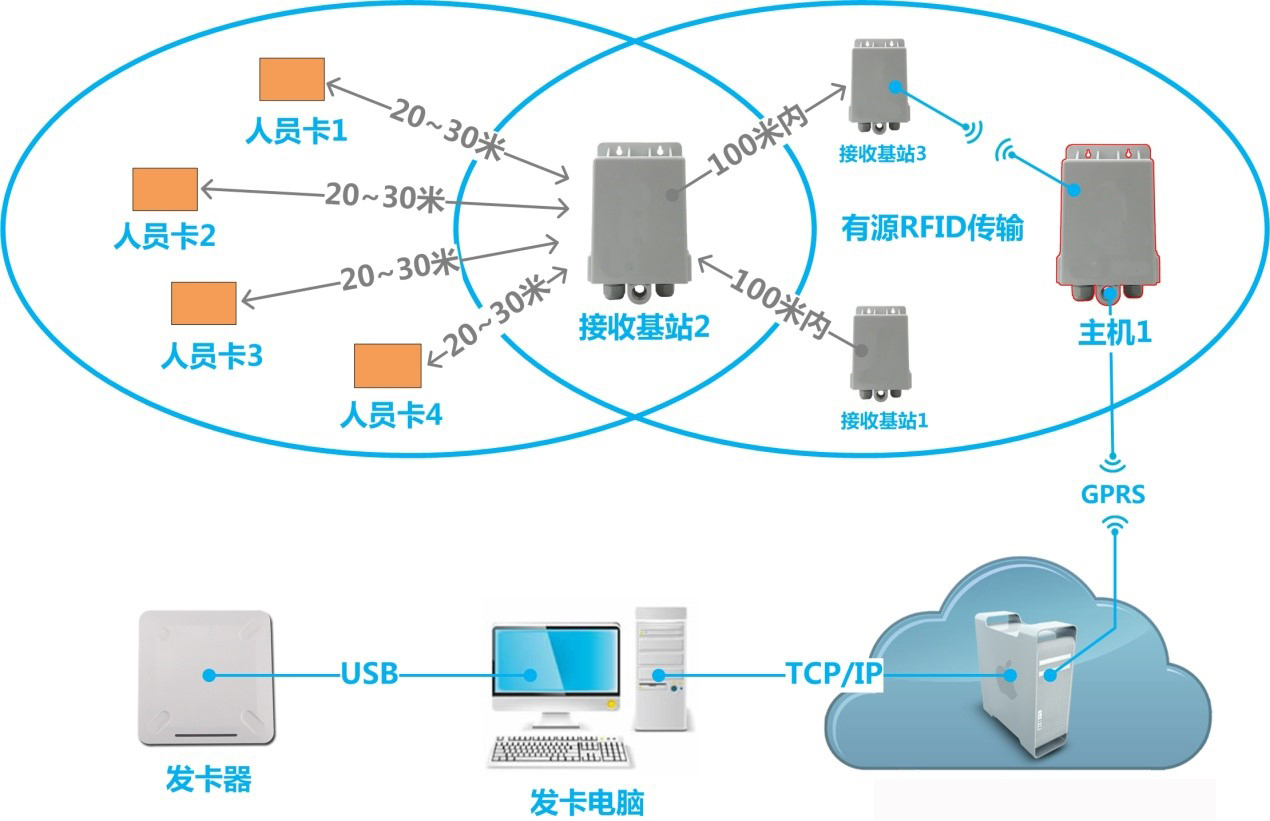

  信标定位系统由RFID电子标签、RFID远距离读写器、RFID信标和定位服务器组成。系统架构图如下:

说明:定位器采用RFID无线信标取代RFID读写器,RFID信标集成RFID标签读写器和数据中继功能,用于接收2.4G有源RFID标签信息,并通过433M无线发送给433M信标读写器定位基站。由定位基站通过无线wifi或以太网将数据发送到后台定位服务器。接收频段2.4G,与标签通讯距离50米~90米,发送频段433M,与定位基站通讯距离200米。


定位服务器主要功能:

  1)与标签进行实时通信:定位服务器接收到从标签管理器,定位监控器发送的控制标签的指令内容以后,转为标签所能识别数据包,发送给标签,实现控制标签的功能。接收标签发送的数据,接收标签所发送的无线信号数据,以及温度等信息。经过分析以后,保存到系统中。

  2)计算标签所在位置:根据所保存的标签无线信号数据,分析出标签所在位置的坐标点,保存于系统中,并通过电子地图显示。

  3)二次开发的标准API接口:为其他应用程序调用定位服务器的功能所开放的二次开发标准API接口。通过API,可以方便的把定位服务器集成于其他应用程序中。方便的实现系统的扩展以及系统集成。API可以用于标签参数的设置、标签数据的采集、标签位置的信息、标签报警的信息。

  定位监控器:定位监控器是一个基于WEB模式的定位管理平台,无需安装任何客户端软件,部署简单,易操作。定位监控器集监视、查询、采集定位信息于一身,结合实际的地图,在地图中实时显示标签所在的位置,移动的历史轨迹,还可以判断标签是否已经消失以及是否触发相应的警告等信息。人员、资产佩戴或绑定标签后,定位监控器就可以自动监视资产或人员的实时位置,直观可视的对人员和资产进行实时定位管理。



定位监控器主要功能:

  1)用户管理:显示所有用户的信息,设定并管理用户的基本信息。

  2)实时定位:自主研发,独创定位算法,精确定位标签实时位置可达3-5米。

  3)区域报警:服务器可设置报警区域,当标签进出报警设置区域,即会触发服务器区域报警功能。

  4)即时报警:标签向服务器主动发出报警信号,服务器界面即时显示报警信息。

  5)消失报警:标签断电或标签走出无线网络覆盖区域,会触发服务器报警。

  6)历史轨迹分析:服务器可对标签的运行轨迹进行回放,分析标签的历史位置信息。

  7)无线传感:通过对温度、湿度、气体密度、压力、振动等进行级数设置,超越级数即会触发服务器的无线传感控制功能。

      8)地图管理:根据标签的运行状况,可以自动切换标签所在位置的电子地图。


室内定位的技术很多,有UWB超宽带定位、蓝牙定位、WiFi定位、ZigBee定位以及RFID定位,在这几种定位技术中,RFID定位是最为简单的一种定位方式。
