简述RFID电力管理应用解决方案

创建时间:2018/9/28 17:35:43 |浏览量:

一、方案概述
电力电缆信息化管理系统是在计算机软件、硬件、数据库和网络的支持下,利用RFID射频识别、GIS等技术实现对地下电力电缆及其附属电力设施的空间和属性信息进行输入、编辑、存储、查询统计、分析、维护更新、输出以及实现对巡检路径监控、故障点精确定位的软硬件结合的综合管理系统。RFID电力管理应用解决方案让电力设备更加安全运营!


RXG电力电缆信息化管理系统综合B/S与C/S的优势,建立一个基于标准的、开放的、可扩展、统一的信息平台,为地下电力电缆的管理和维护提供一个综合业务系统,C/S系统侧重管线数据的处理与维护,B/S系统侧重日常巡检对电缆情况的实时监控以及对巡检轨迹的监控等。



二、系统介绍
本系统综合了当今流行的RFID射频识别、近场通讯(NFC)、移动互联等几大技术,主要用来对电力电缆进行安全可靠标识,随时获取电力电缆的准确分布,实现对电力电缆的快速查找和准确识别,达到动态高效管理电力电缆的目的。系统采用B/S结构,方便各级部门进行浏览查看。

系统以电力电缆、设备和用户等信息为基础,与属性数据库相结合,随时提供图形的显示、查询、分析等功能;将设备相关的附属信息进行统一、集中式的管理,可以查看电网设备的各种属性信息,包括如其实物照片、影音数据、设备大样图、设备卡片扫描图等相关资料数据,同时提供数据迁移工具,将附属信息通过与电网唯一标识码挂接,实现附属数据与电网连接,需要时在地图上查看电网属性数据时,可查看其附属文件信息。同时系统地下电缆日常维护信息储存、处理、分析和统计功能, 采用北斗卫星定位技术,实时掌控外勤人员行踪,通过3G网络通信技术与管理调度中心信息互动,并结合GIS地理信息技术查询地下电网及设备属性。

巡检员通过手机的拍照、GPS定位、手写等功能,将现场隐患图文并茂发送到调度中心。结合GIS电网地图、位置定位、对照现场照片分析隐患状况,调度派遣人员处理,并全程记录处理过程,便于日后追查分析。

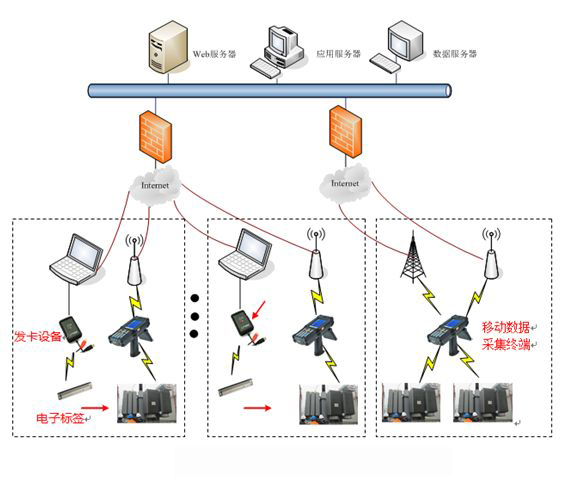

三、平台架构

(1)应用层
电缆维护、检修、查找应用
结合北斗导航技术和电磁场技术来实现对地下电缆的精准定位、快速查找和智能识别,从而实现非开挖方式定位、查找电缆并获取地下电缆的数据资料,大大提高巡检维护效率。

电缆分布查看应用
结合GIS技术实现城市地下电缆全方位展示,实现对城市地下电缆的可视化管理。通过埋设在地下电缆附近的地下电子标识器的地理坐标在城市GIS地图上标示出每根地下电缆的关键点,把关键点串联起来就在GIS地图上显示出地下电缆的实际示踪线。电力电缆管理部门查看电缆示踪线可以了解城市地下电缆的分布情况。

地下电缆基础资料及维护信息管理
系统对地下电缆基础资料及维护信息数字化管理,提供地下电缆数据资源的全面管理。包括数据处理、数据分析、地下电缆基础资料查询、地下电缆维护信息查询等。
(2)服务层
服务层负责进行服务的发布和服务的管理,通过数据资源管理、访问控制、数据服务等模块对服务进行发布、监测和安全检查等。
(3)数据层
提供海量数据管理功能。可管理多源、多格式的空间数据和非控件数据。系统通过标准化、统一数据库系统,对地下电缆基础数据、专题数据、元数据和其他非空间辅助信息进行统一管理。
(4)基础层
硬件设备是数据的来源,是实现信息采集的基础环节,主要功能在于识别电缆,采集信息。这种数据采集设备包括电子标识器、移动终端、电力电缆标签、电子标识探测仪等。



四、应用效果
(1)提升地下电缆查找效率和检修时确保准确识辨电缆,提高供电故障应急处理能力。
(2)实现地下电缆信息化管理,地下电缆资料信息完整建档,便于掌握电缆资源分布情况,为建设新地下电缆提供可靠的依据。
(3)非开挖方式查找地下电缆,降低开挖事故率,降低维修成本有利于人员安全及地下电缆设施安全隐患排查。
(4)智能化管理,维护信息归档有利于实现科学管理地下电缆,提高服务质量;减少维护人员的投入,降低企业人力成本,提升 企业业绩。
(5)通过对电缆数据资料和维护检修信息的挖掘分析,可以了解地下电缆的运行情况,有助于智能电网的实现。



在电力设备资产管理中,需要采用自动识别技术的应用主要有:固定资产管理、资产全生命周期跟踪和设备巡检与维护。
