RFID军事库房枪支盘点及报警防盗系统方案

点击次数:  更新时间:2016/8/10 18:34:40

 一、 系统意义

  军事单位,库房里面枪支的管理是很重要的一个工作,直接关系到社会治安及安全稳定。在日常工作中,库房需要实时的清点枪支的数量,同时还需要对枪支的出入库做严格的登记、统计,枪支的进出库及相关工作人员领用枪支,每一支枪都必须记录在案,并在严格的时间内做回收,同时也要严格的防止枪支防盗工作。而RFID技术的成熟及普及应用,使得枪支自动盘点和防盗管理变的简单可行。

  二、 系统架构及方案阐述

  军事单位库房枪支自动盘点防盗报警管理系统是上海唐远电子科技有限公司根据近期某些军事单位发生的抢夺枪支、袭警等事件为背景,以当今世界上最先进的无线射频识别技术、传感技术、监控技术、通讯技术、RTLS实时定位技术为基础而开发出来的安防系统。该系统具有:枪支库房自动盘点、枪支防盗报警、事件记录、撤防布防、追踪定位、实用性广、强抗干扰等特点。

2.1 系统架构

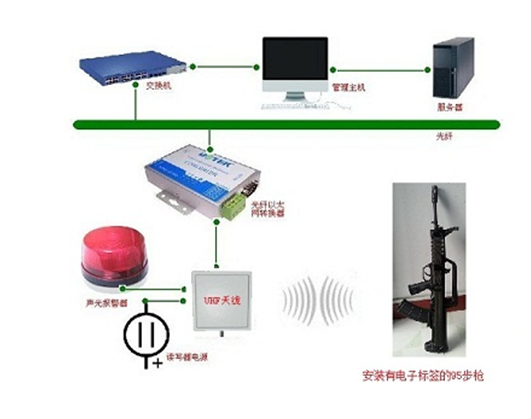

图一 系统网络架构

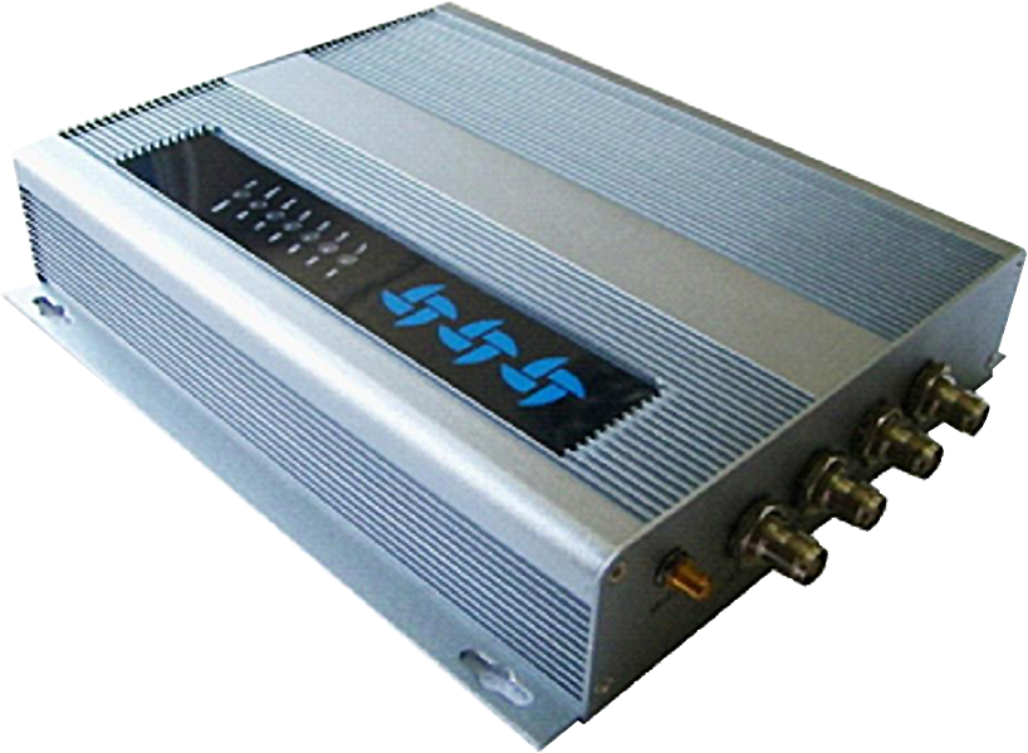

  产品功能

JT-928有读写速度快、读写距离远、可同时操作多个标签、只对专有应用系统的标签进行操作、自动跳频抗干扰能力强等特点。

本读写器具有以下主要功能:

l   读取标签:不仅可以读取标签的ID号,还可读取指定标签存储区的数据;不仅可以读取单个标签的数据,而且可以同时读取天线波范围内的多个标签的数据。

l   写入标签:可以向指定的标签存储区写入数据。

l   唤醒标签:只有被唤醒的标签才能与读写器进行通信,防止系统外其他标签的干扰,确保读写器与本系统标签信息交换的可靠与准确。

l   锁定标签:对指定的标签存储区设置锁定,将使该存储区的数据被锁存并永久保护不被改写。并可查询任意存储区(0~31)中的被锁定的存储区地址。

JT-928提供两种与PC通信模式(串口和网络) ,可根据用户需要进行切换 JT-928读写器有4个射频接口,可外挂四组天线,并可通过软件控制四组天线快速切换(切换时间间隔可设置)。

JT-928提供适合具体应用的API函数,并提供各种工作参数配置接口,用户可通过PC机程序对读写器灵敏度(功率)、工作频率、读取模式等参数进行设置,满足具体环境的使用需求。

产品规格

l    射频功率: 20dBm30dBm(软件可调)

l    读标签距离:使用12dBi天线>30m(与标签及环境相关)

l    写标签距离: 使用12dBi天线>5m(与标签及环境相关)

连接能力

l    电源:110240V/5060Hz

l    电源适配器:12V / 3A

l    整机功耗:小于等于16W

l    通讯口:串口和RJ45

l    射频界面: TNC内螺纹公头

l    TCP/IP界面 :RJ45以太网界面

RFID标准

l    工作频率: 902928 MHz(中心频率915MHz)其他国家和地区频率标准可定制

l    天线: 圆极化/线性化天线(可根据客户需求设计)

l    支持协议: ISO18000-6C EPC C1 GEN2

l    防冲撞: 每秒能读取300张标签

l    适用电子标签: UHF频段EPC global Class 1 Gen2标准标签如TiPhilips Avery DennisonGen2标签

物理参数

l    尺寸: 246×160×30mm

l    重量: 整机重约2Kg

l    材料: 铝型材

环境参数

l    工作温度: -20~+70

l    存储温度: -30~+80

三:方案阐述

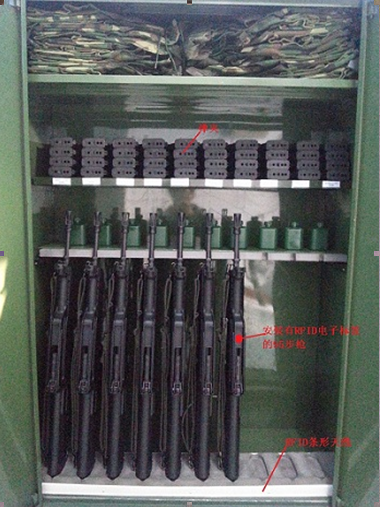

  部队里面一般的枪支都有专门的金属柜子存放,一般以1095步枪为一个柜子,我们给每一支枪支上面安装有UHF电子标签,然后在每一个柜子里面安装一只UHF天线,一般4个柜子为一组,刚好用一台JT-928四通道读写器。每个柜子的读写器天线时时刻刻的在读取枪支上的标签,并时时刻刻的将数据通过4通道读写器上传给管理主机,管理主机上面有一套我们公司开发的管理软件,这样,我们就可以实时的对每个枪支柜的枪支进行监控。

  如果有人需要领用枪支,首先需求申请,申请通过,可以领用枪支,并在软件里面记录领用枪支人员及时间等信息;如果未经申请通过擅自拿枪支使用,系统会发出报警信号。

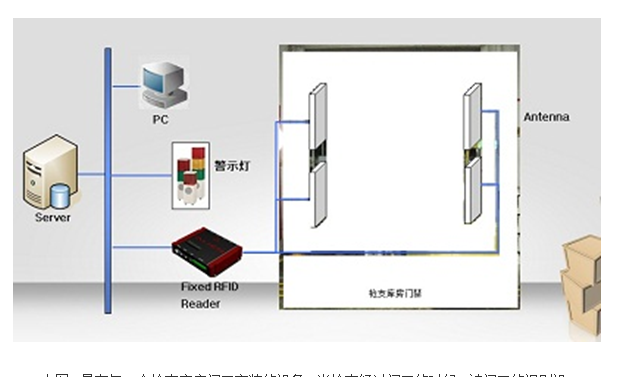

  上图,是在每一个枪支库房门口安装的设备,当枪支经过门口的时候,被门口的识别设备识别到,如果是申请通过的,则不报警;如果是没有通过的,系统报警。
