RFID读写器的设备选型及应用介绍
RFID,即射频识别,是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象,可快速地地进行物品追踪和数据交换。而其中RFID读写器及RFID电子标签可利用射频识别实现无接触信息传递并通过所传递的信息达到识别目的。

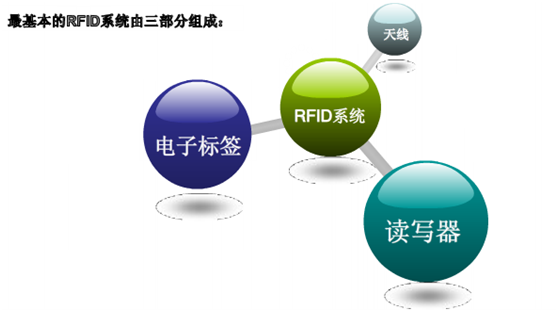

RFID系统框图
RFID读写器一般认为是射频识别即RFID系统的读写终端设备,它不但可以阅读RFID电子标签,还可以改写RFID电子标签的数据,锁定RFID电子标签的数据。RFID读写器应用非常广泛,主要是以用于身份识别,货物识别,安全认证和数据收录等方面,具备安全、准确,快速,扩展、兼容性强等特点。

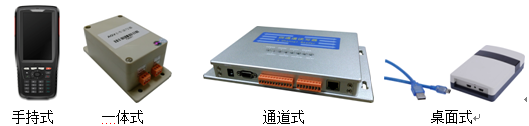

常见的RFID读写器

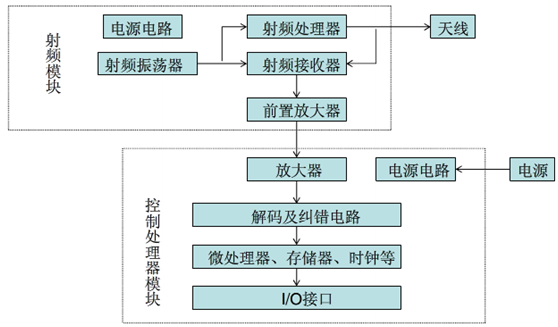

RFID读写器的基本组成结构
RFID天线是发射和接收射频载波信号的设备,他主要负责将RFID读写器中的电流信号转化成射频载波信号并发送给电子标签,或者接收标签发送过来的射频载波信号并将其转化为电流信号;RFID读写器的天线可以外置也可以内置,一些RFID天线的尺寸较大所以选择独立安装;RFID天线的类型取决于RFID读写器的工作频率和RFID天线的参数。
RFID射频模块主要包括:发射器、射频接收器、时钟发生器和电压调节器等。
逻辑控制模块是整个RFID读写器工作的控制中心、智能单元,是RFID读写器的”大脑”,RFID读写器在工作时由逻辑控制模块发送指令,射频接口模块按照不同的指令做出不同的操作。

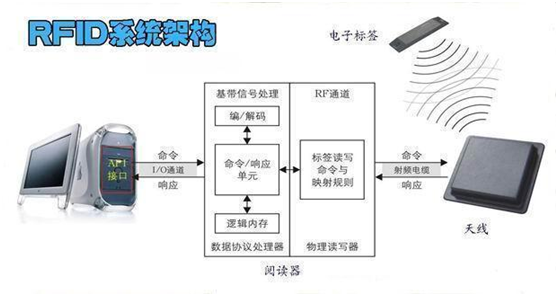

RFID读写器与电子标签的之间的通信
RFID射频识别是一种无线通讯技术,可以通过无线电通讯号识别特定目标并读写相关数据,在RFID读写器和RFID电子标签的通讯中,无线电信号时通过调成无线电频率的电磁场,把数据从附着在物品上的RFID电子标签上传送出去,RFID电子标签含有信息,数米之内可以识别。

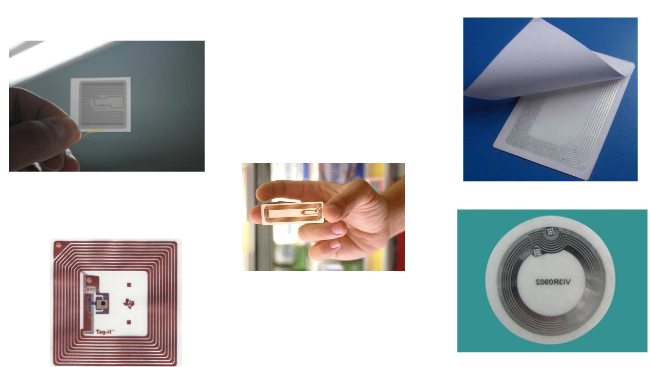

RFID电子标签

读写器的技术参数
JT-928,R2000远距离四通道读写器是UHF RFID系列产品之一。该RFID读写器具有非接触、不受环境影响、读写距离远、适应物体高速运动性能好、操作方便,使用国外进口IMPINJ芯片:R2000芯片,防冲突等优良特性,用途及其广泛,且能外接四个天线,大大降低项目成本,节省研发时间。
目前,JT-928应用于不停车收费管理、车牌防伪识别管理、车辆编组调度管理、智能停车场管理、行李包识别管理和码头集装箱管理等等众多领域。
性能参数
l 射频功率: 20dBm~30dBm(软件可调)
l 读标签距离:使用12dBi天线>30m(与标签及环境相关)
l 写标签距离: 使用12dBi天线>5m(与标签及环境相关)
连接能力
l 电源:110~240V/50~60Hz
l 电源适配器:12V / 3A
l 整机功耗:小于等于16W
l 通讯口:串口和RJ45
l 射频界面: TNC内螺纹公头
l TCP/IP界面 :RJ45以太网界面
l POE供电:工业级POE供电(需定制)
l 存储: 8M容量FLASH存储(需定制,容量级别:8M、16M)
l 时钟:实时时钟显示(需定制)
RFID标准
l 工作频率: 902~928 MHz(中心频率915MHz)其他国家和地区频率标准可定制
l 天线: 圆极化/线性化天线(可根据客户需求设计)
l 支持协议: ISO18000-6C (EPC C1 GEN2)
l 防冲撞: 每秒能读取300张标签
l 适用电子标签: UHF频段EPC global Class 1 Gen2标准标签,如Ti、Philips、UPM、Avery Dennison等Gen2标签
物理参数
l 尺寸: 246×160×30mm
l 重量: 整机重约2Kg
l 材料: 铝型材
环境参数
l 工作温度: -20~+70 ℃
l 存储温度: -30~+80 ℃
RFID读写器频率分类
和我们听的收音机道理一样,RFID电子标签和RFID读写器也要调制到相同的频率才能工作。LF、HF、UHF、2.4G等这几种频段。
为什么要使用不同的频率?
在操作中有4中波段的频率,低频(125KHz)、高频(13.54MHz),超高频(850-910MHz),微波(2.45GHz),每一种频率都有它的特点,被用在不同的领域,因此要正确使用就要先选择合适的频率。
我们如何知道哪个频率适合于我们的产品?
不同的频率有不同的特点,因此他们的用途也是各种各样的。
低频:读取距离近,1-2cm左右,穿透力强。成本低;
高频:读取距离:10cm左右,成本低;
超高频:读取距离:0-30m左右,标签种类多样,无源;
2.4G:读取距离:0-100m左右,标签为有源标签,价格成本高。
