UHF RFID 16通道固定式读写器 JT-932-16

点击次数:  更新时间:2021/3/18 11:56:44

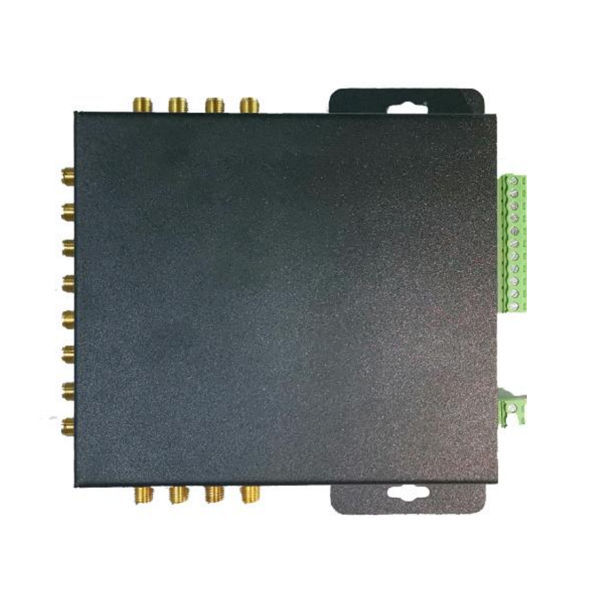

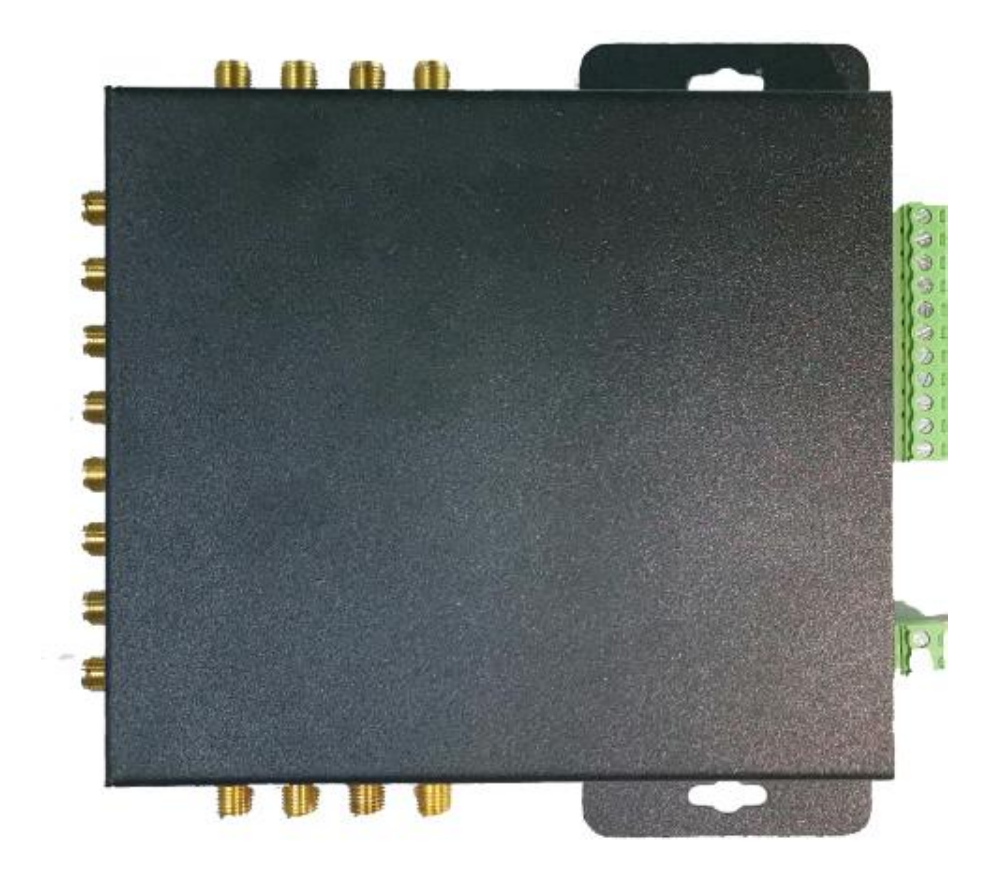

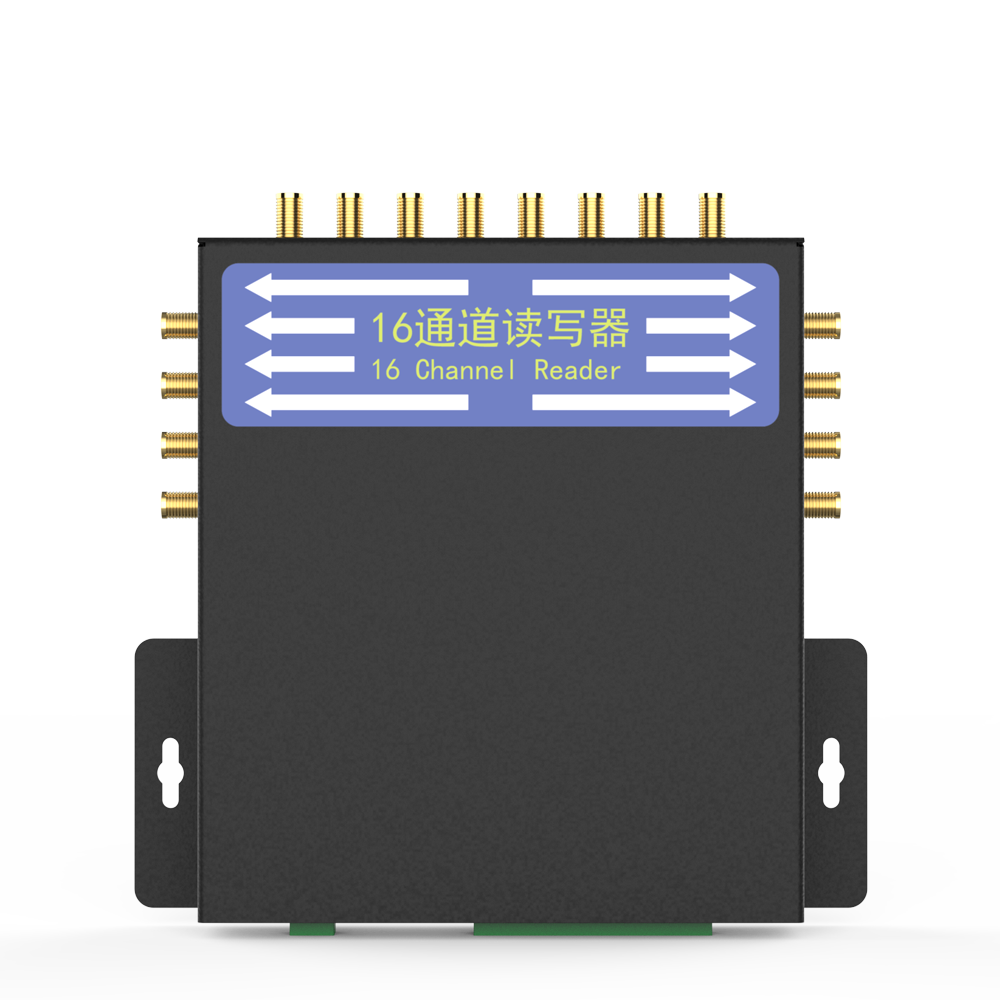

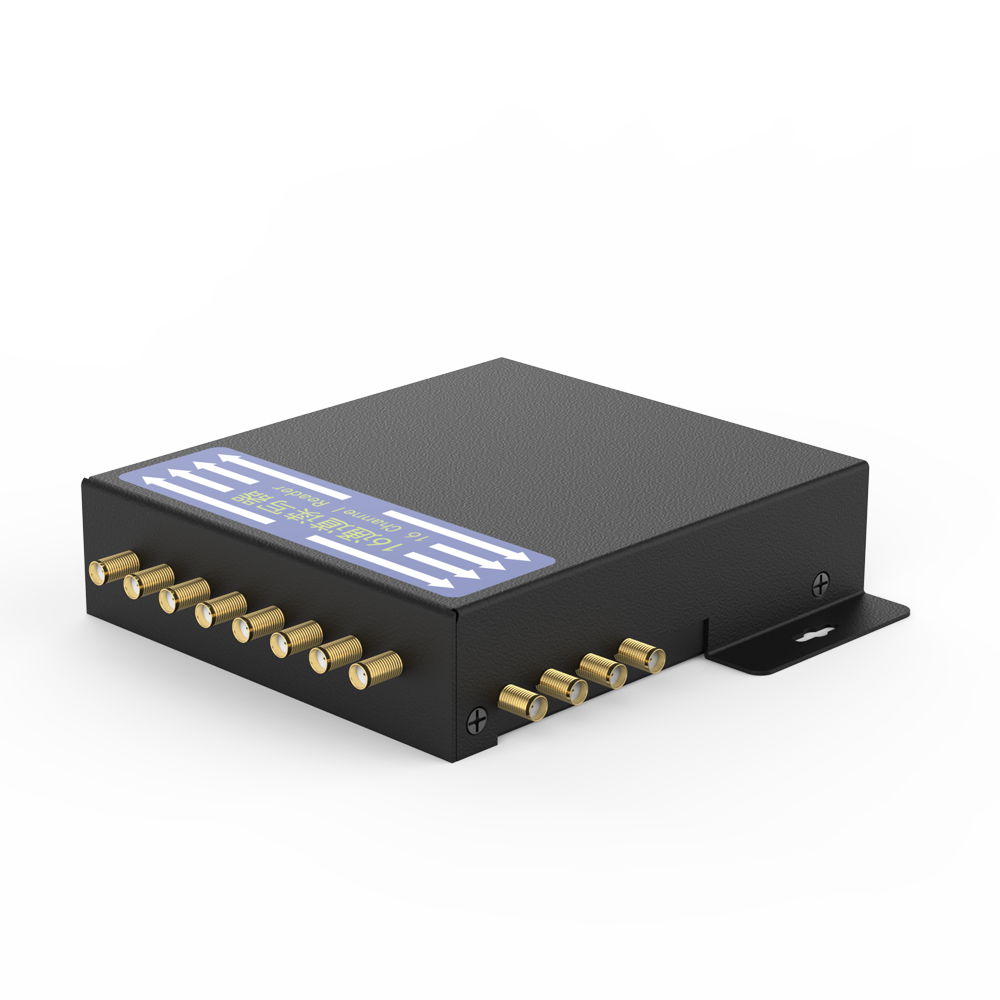

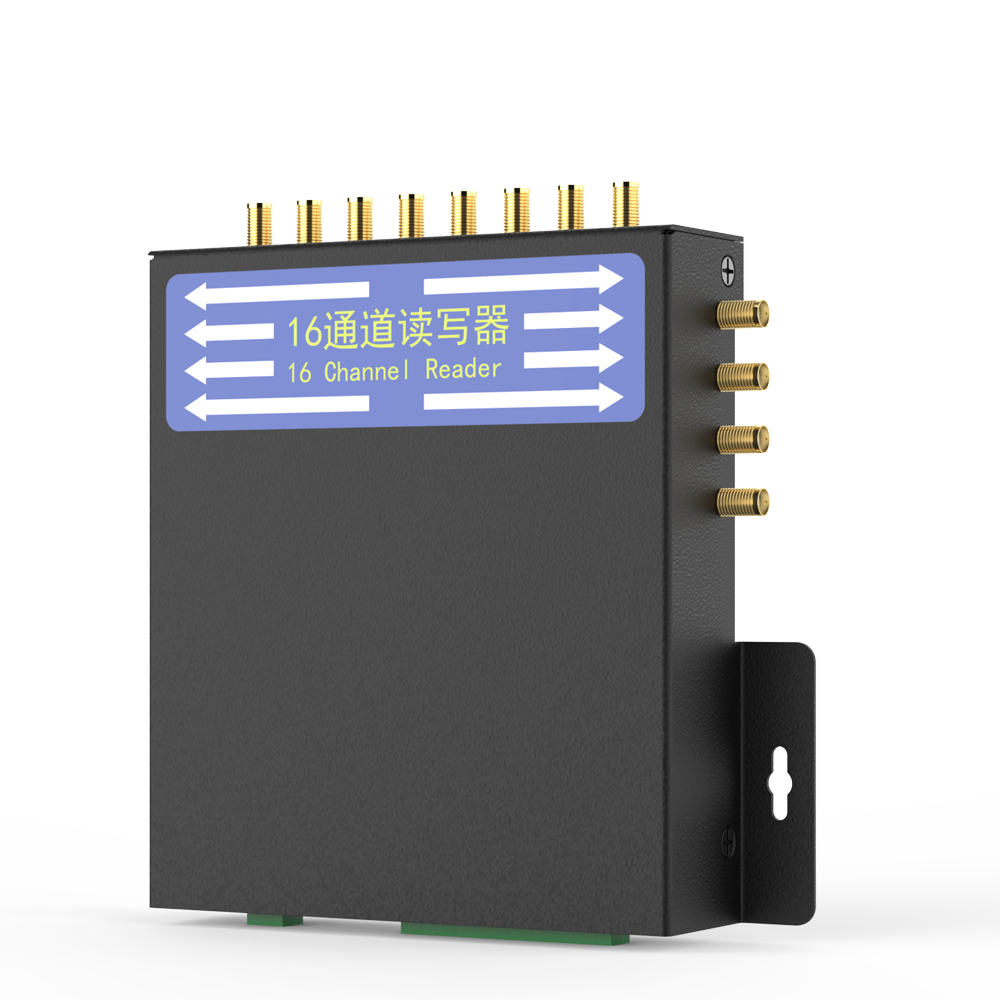

JT-932-16  UHF RFID 16通道固定式读写器

产品规格

工作频率 :902-928MHz(US),865-868MHz(EU)

支持协议 :EPC C1 Gen2,ISO18000-6C

尺寸 :220*176*31mm

重量 :约2kg

外壳材质 :铝合金

射频功率 :0~30dBm(软件可调)

读取距离 :0~30m (与天线配置和环境相关)

读取速率 :>700 次/秒

射频接口 16个 SMA外螺母头

标签检测 :支持 RSSI 数值检测

软件开发包 :Demo软件及C#,JAVA,Android开发包通讯接口 RS232,RJ45(TCP/IP)(标配)

RS232 接口 :115200 bps (默认)

网络接口 :230400 bps (默认)

I/O 接口 2 路触发输入;2 路继电器输出

设备供电 :DC 12V/3A

工作功耗 :10W(@最大输出功率 32dBm)

工作温度 -20℃~+55℃

存储温度 :-30℃~+80℃

存储湿度 :5%~95%RH 无凝露


产品介绍:

JT-932-16是一款基于Impinj R2000平台研发的专业级,16 路SMA通道,高性能超高频电子标签固定式读写器。具有完全的自主知识产权,该读写器默认工作频段为902MHz~928MHz,支持ISO18000-6C(EPC C1 GEN2)协议,具有多标签识别能力 强,读卡距离远,防护性能 高和安装配置方便等特点。 适用于仓库 物流,物料管制, 身份标识,门禁控制等领域。


☆ 专利设计 自主知识产权

☆ 优于行业水平的16路SMA射频通路

☆ 基于Impinj R2000平台研发,可直接与嵌入式工控系统连接

☆ 功耗低,发送射频功率(30dBm)时,电流小于1.0A

☆ 采用标准API接口,提供DEMO及源代码, 支持C#、Android、Java等开发例程

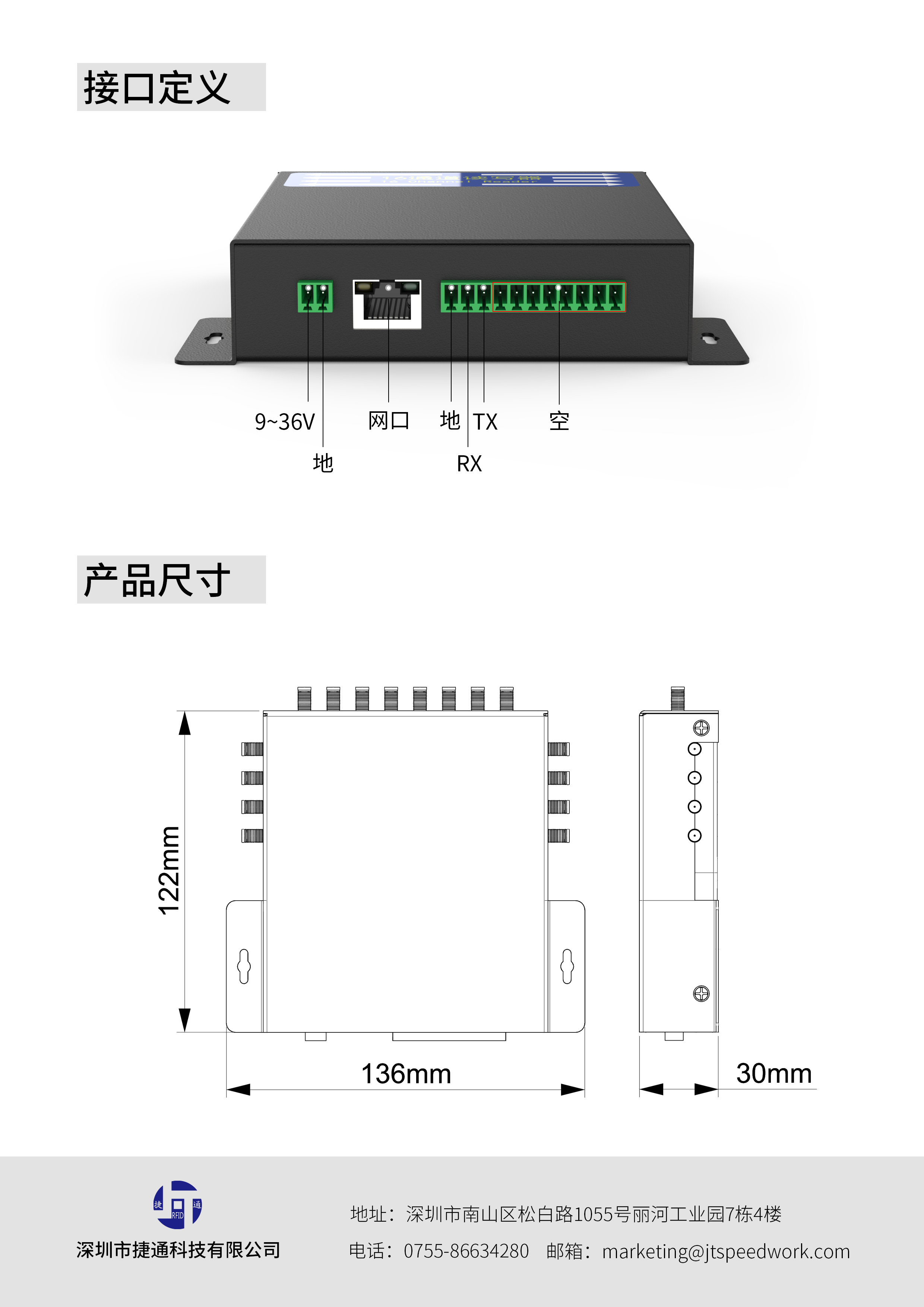

产品描述





接口名称






接口描述





1









电源接口



2







RS232串口



3







RJ45(TCP/IP)网络接口



4







I/O接口:11(1-11为从左往右数)GPIO输入输出



I/O接口定义(8GPIO端口)



接口序号



接口名称



接口定义



1



GND



GND



2



TX



RS232数据输出



3



RX



RS232数据输入



4



NC1



继电器1常开端(常闭可选)



5



NC2



继电器2常开端(常闭可选)



6



COM1



继电器1公共端



7



COM2



继电器2公共端



8



12V



12V电源输入



9



GND



GND



10



WD1



韦根信号1,输出(非标配)



11



WD2



韦根信号2,输出(非标配)
