JT-T075R 4dBi四臂螺旋圆极化天线

点击次数:  更新时间:2019/5/30 15:17:48

文档下载
咨询客服




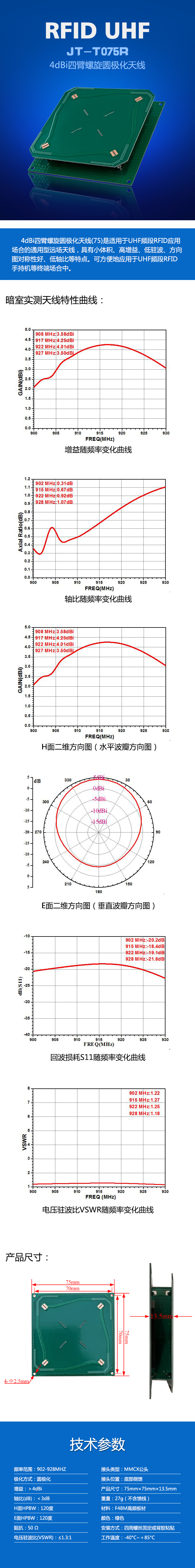

   JT-T075R 4dBi四臂螺旋圆极化天线(75)

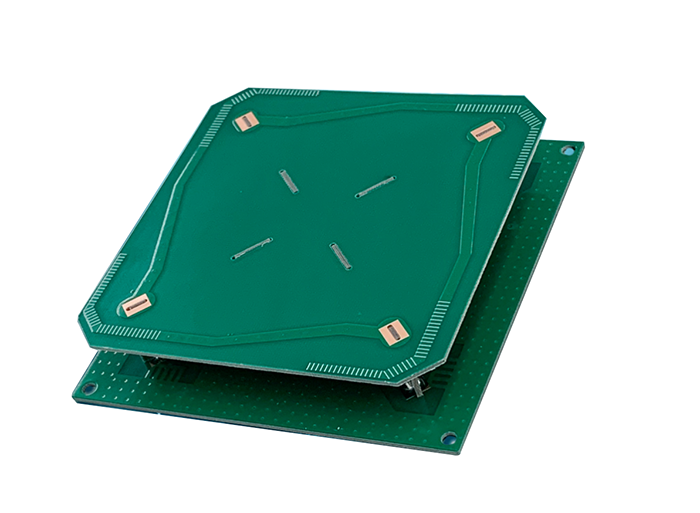

1.      产品图片

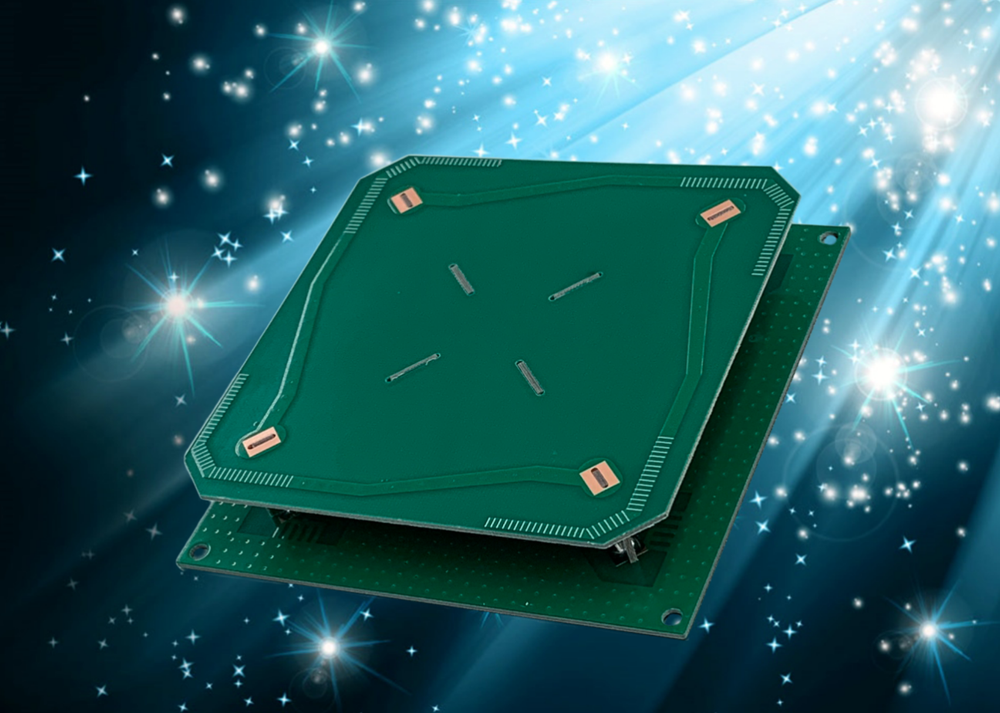

图1 4dBi四臂螺旋圆极化天线图片


2.      产品应用领域

4dBi四臂螺旋圆极化天线(75)是适用于UHF频段RFID应用场合的通用型远场天线，具有小体积、高增益、低驻波、方向图对称性好、低轴比等特点。可方便地应用于UHF频段RFID手持机等终端场合中。

3.      技术参数：

表1 4dBi圆极化四臂螺旋天线(75)产品参数定义

频率范围(MHz)

902MHz～928MHz

极化方式

圆极化

增益(dBi)

＞4dBi

轴比(dB)

＜3dB

H面HPBW

120度

E面HPBW

120度

阻抗(Ω)

50Ω

电压驻波比(VSWR)

≤1.3:1

接头类型

MMCX公头

接头位置

底部侧馈

产品尺寸(mm)

75mm×75mm×13.5mm

重量

27g（不含馈线）

材料

F4BM高频板材

颜色

绿色

安装方式

四周螺丝固定或背胶粘贴

工作温度(°C)

-40°C ～＋85°C

4.      暗室实测天线特性曲线：

（1）增益随频率变化曲线


图2 增益随频率变化曲线

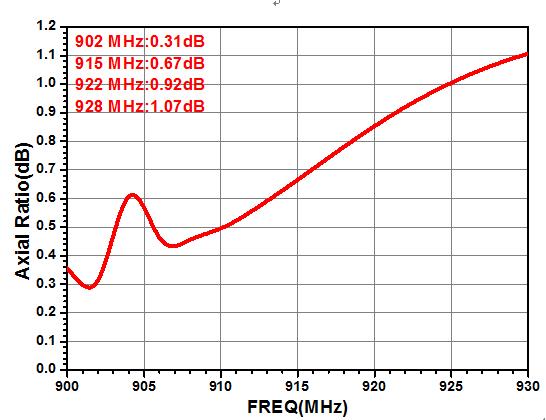

（2）轴比随频率变化曲线


图3 轴比随频率变化曲线

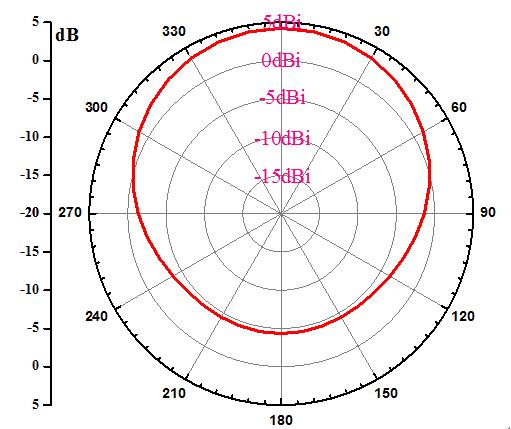

（3）H面二维方向图（水平波瓣方向图）



图4 H面二维方向图

（4）E面二维方向图（垂直波瓣方向图）




图5 E面二维方向图

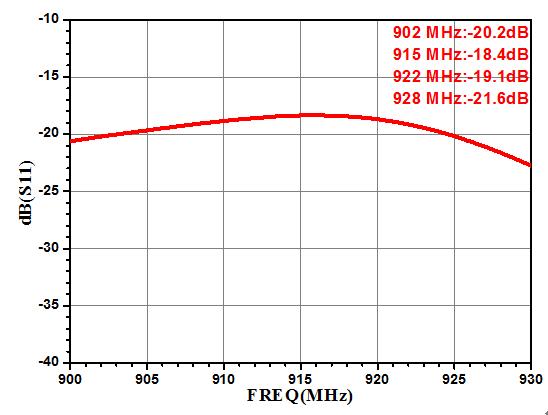

（5）回波损耗S11随频率变化曲线



图6 回波损耗S11随频率变化曲线

（6）电压驻波比VSWR随频率变化曲线



图7 电压驻波比VSWR随频率变化曲线

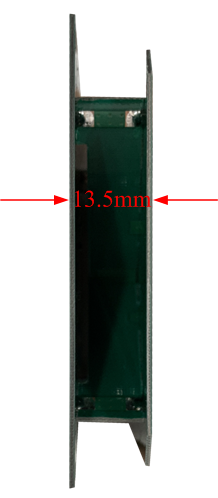

5.      产品尺寸参数

图8 4dBi四臂螺旋圆极化天线长宽、厚度及安装孔位置尺寸
