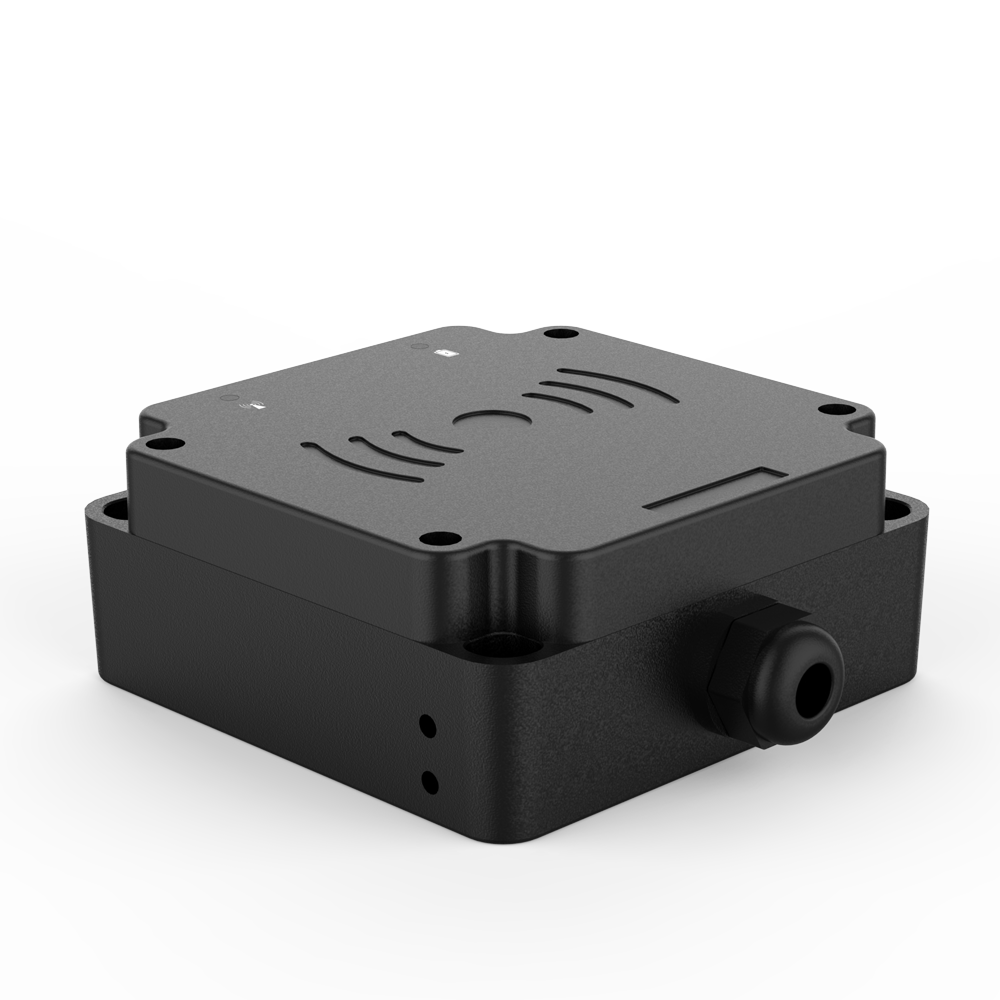

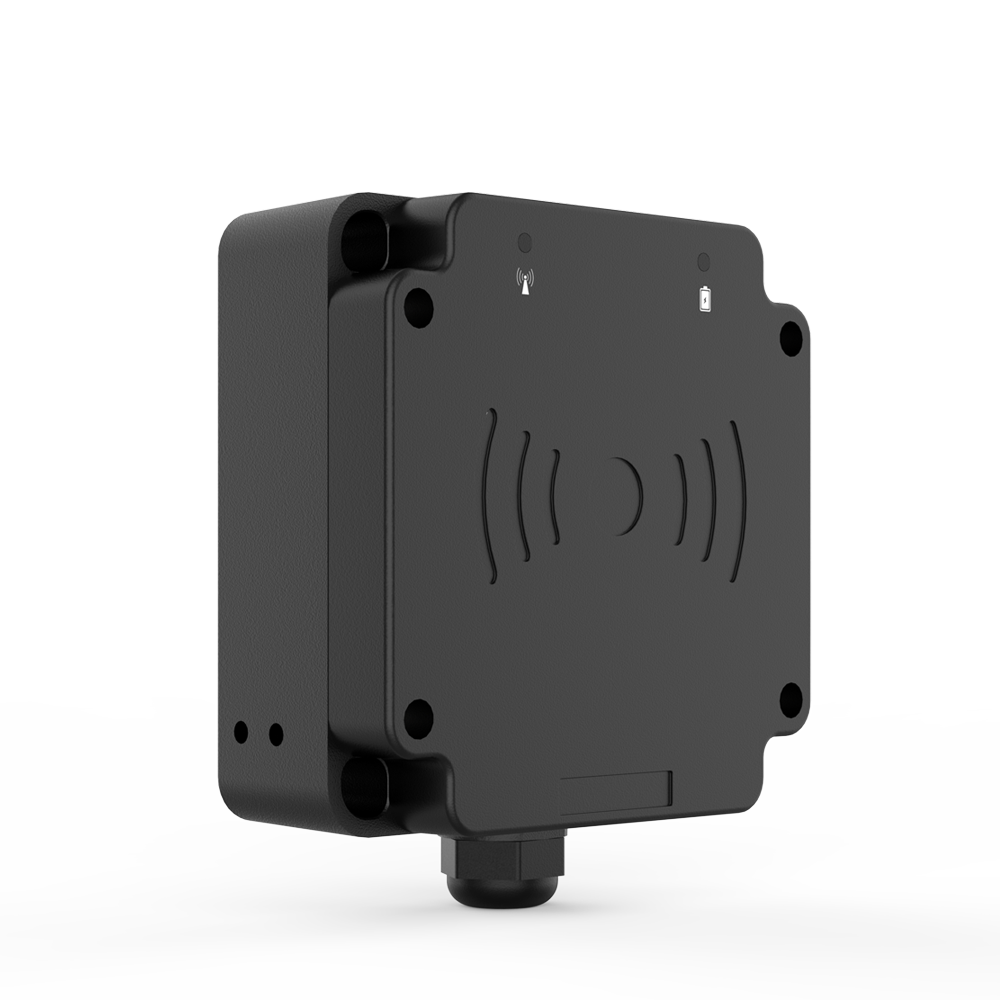

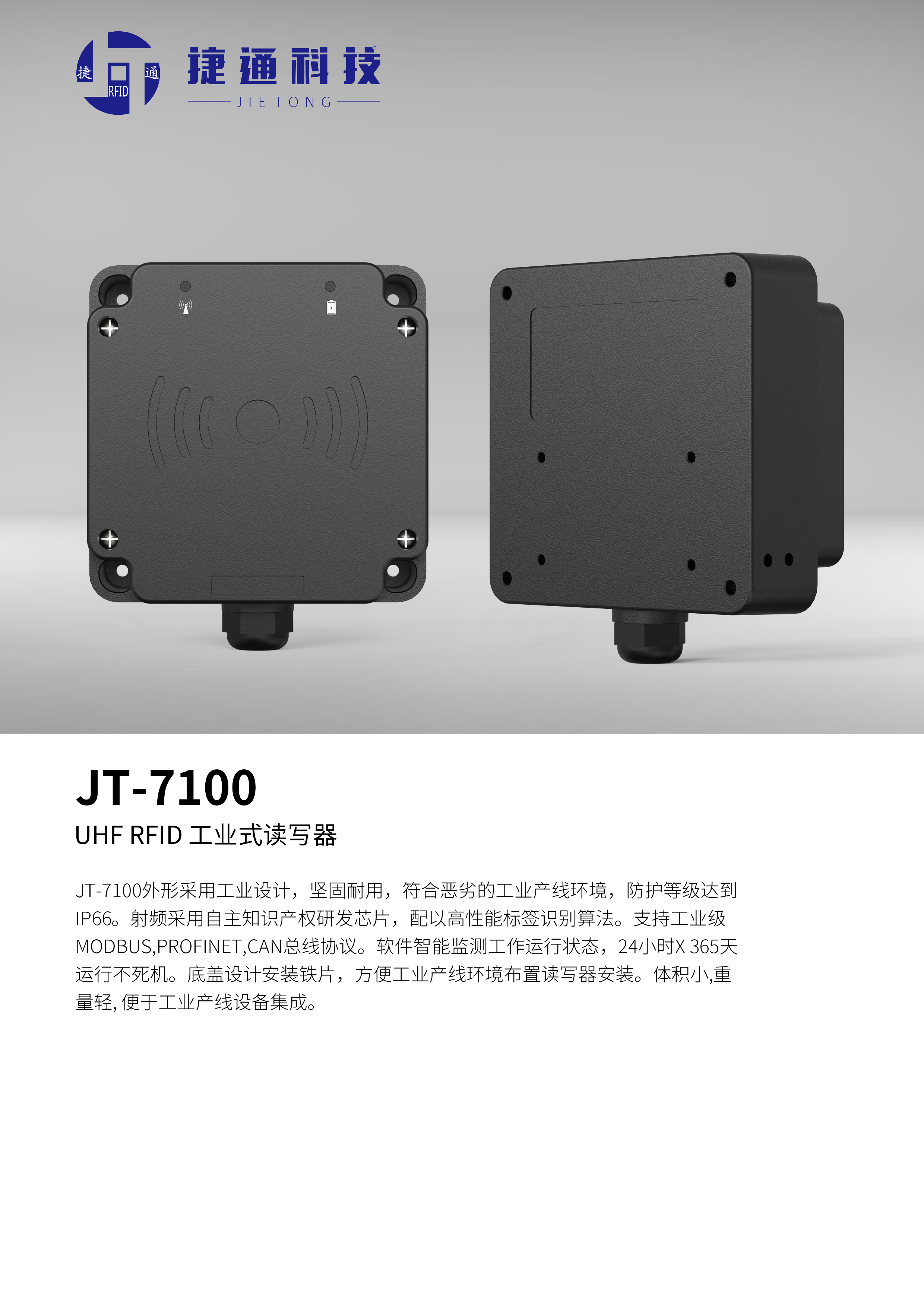

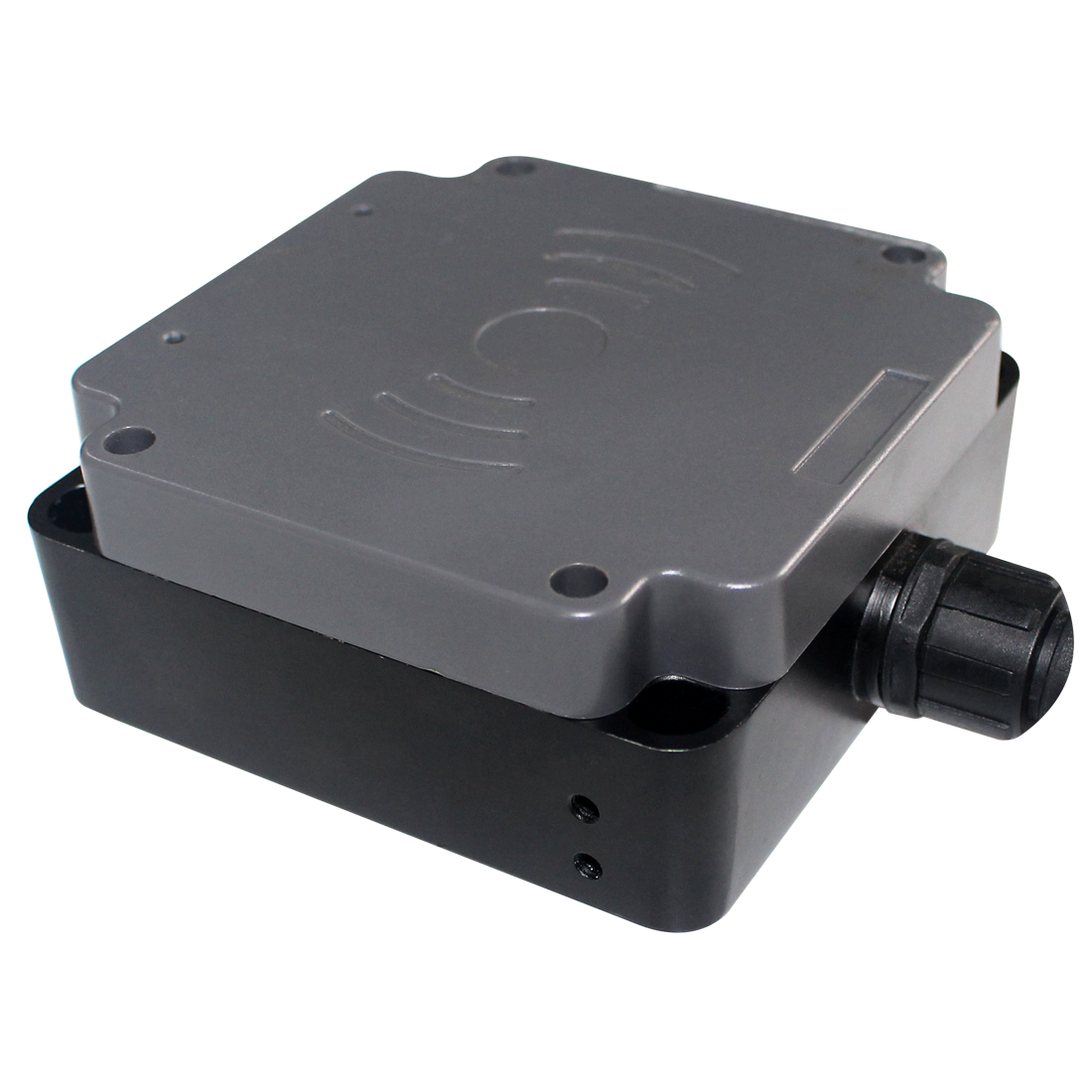

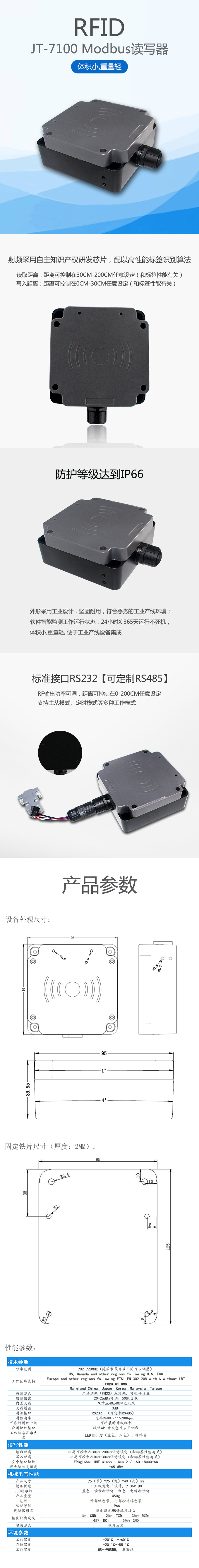

Modbus 读写器 JT-7100

点击次数:  更新时间:2019/2/26 17:51:16



产品介绍

☆ 外形采用工业设计,坚固耐用,符合恶劣的工业产线环境,防护等级达到IP66,

☆ 射频采用自主知识产权研发芯片,配以高性能标签识别算法

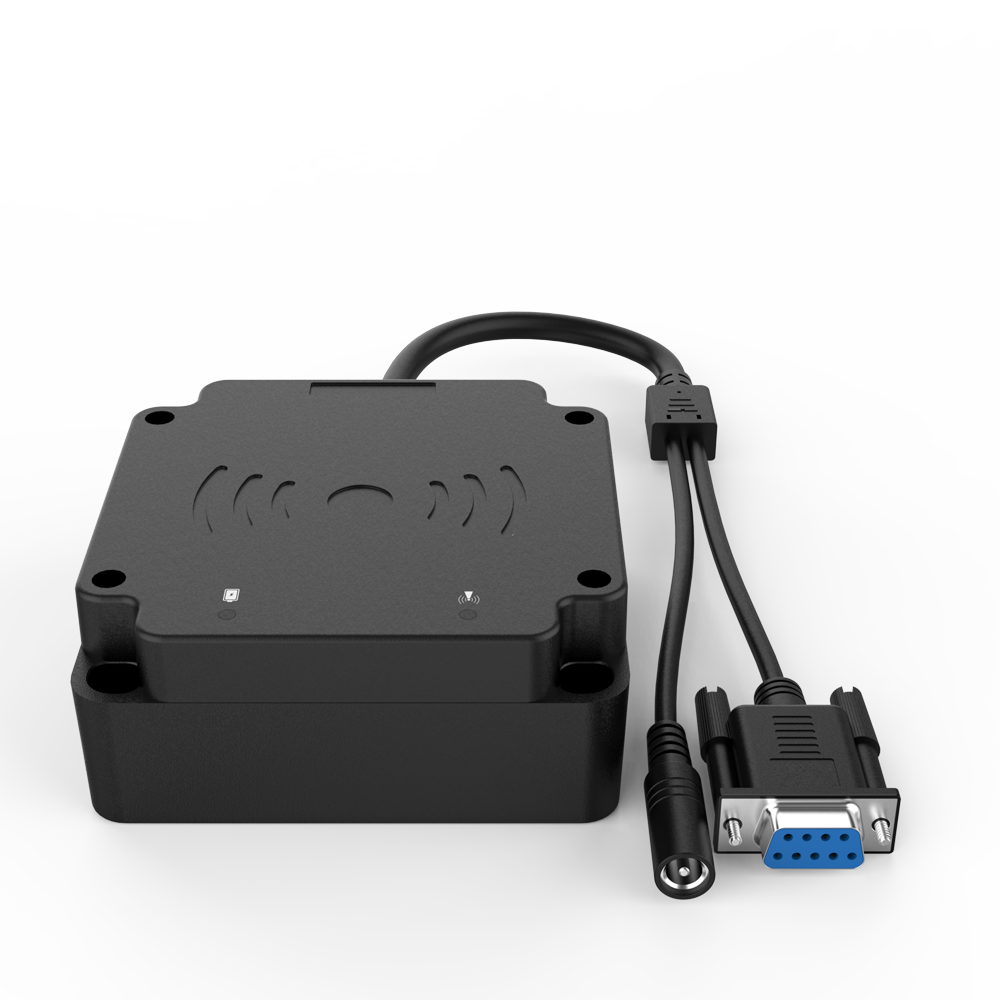

☆ 标准接口RS232【可定制RS485】

☆ 软件智能监测工作运行状态,24小时X 365天运行不死机。

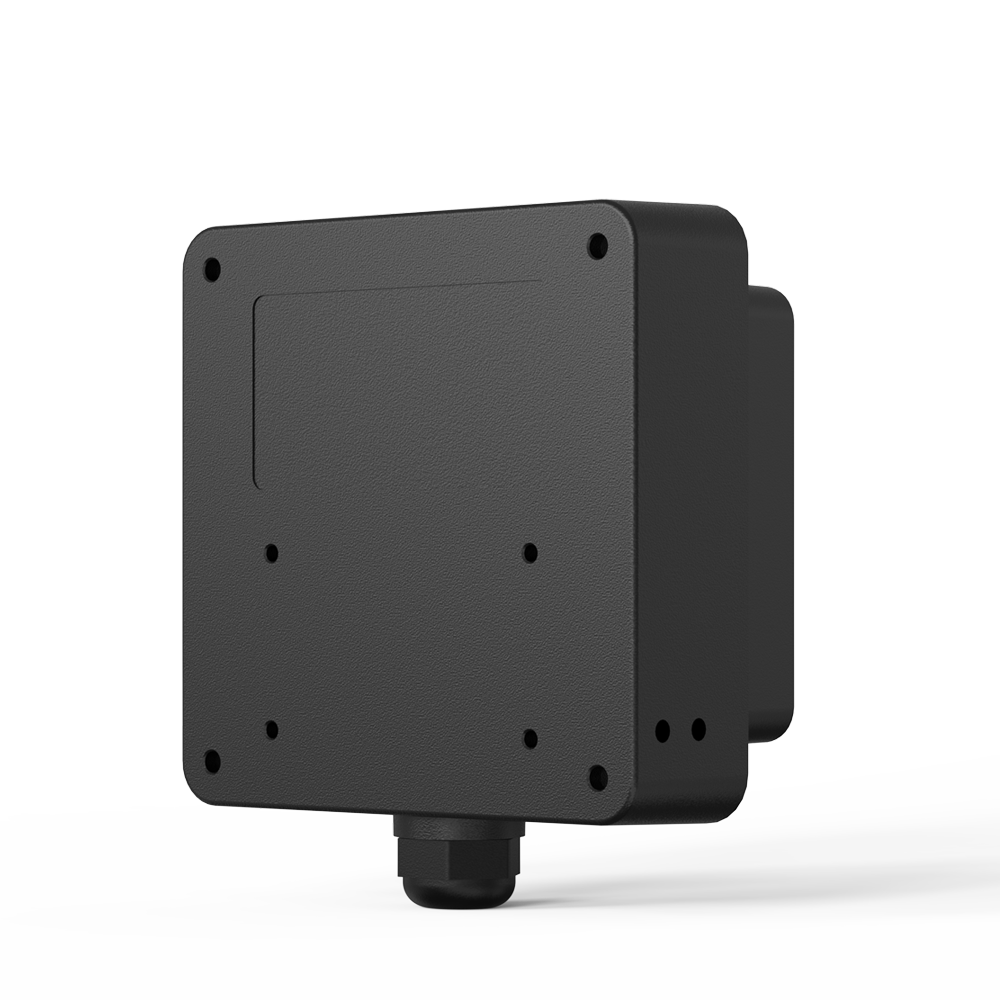

☆ 底盖设计安装铁片,方便工业产线环境布置读写器安装

☆ 体积小,重量轻, 便于工业产线设备集成。



产品特点

☆ 全面支持符合EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C标准的电子标签;

☆ 工作频率865-868MHz,902-928MHz(可按不同的国家或地区要求调整);

☆ 支持RS232【可定制RS485】;

☆ RF输出功率可调,距离可控制在0-200cm任意设定;

☆ 支持主从模式、定时模式等多种工作模式;

☆ 读卡蜂鸣和LED状态指示;

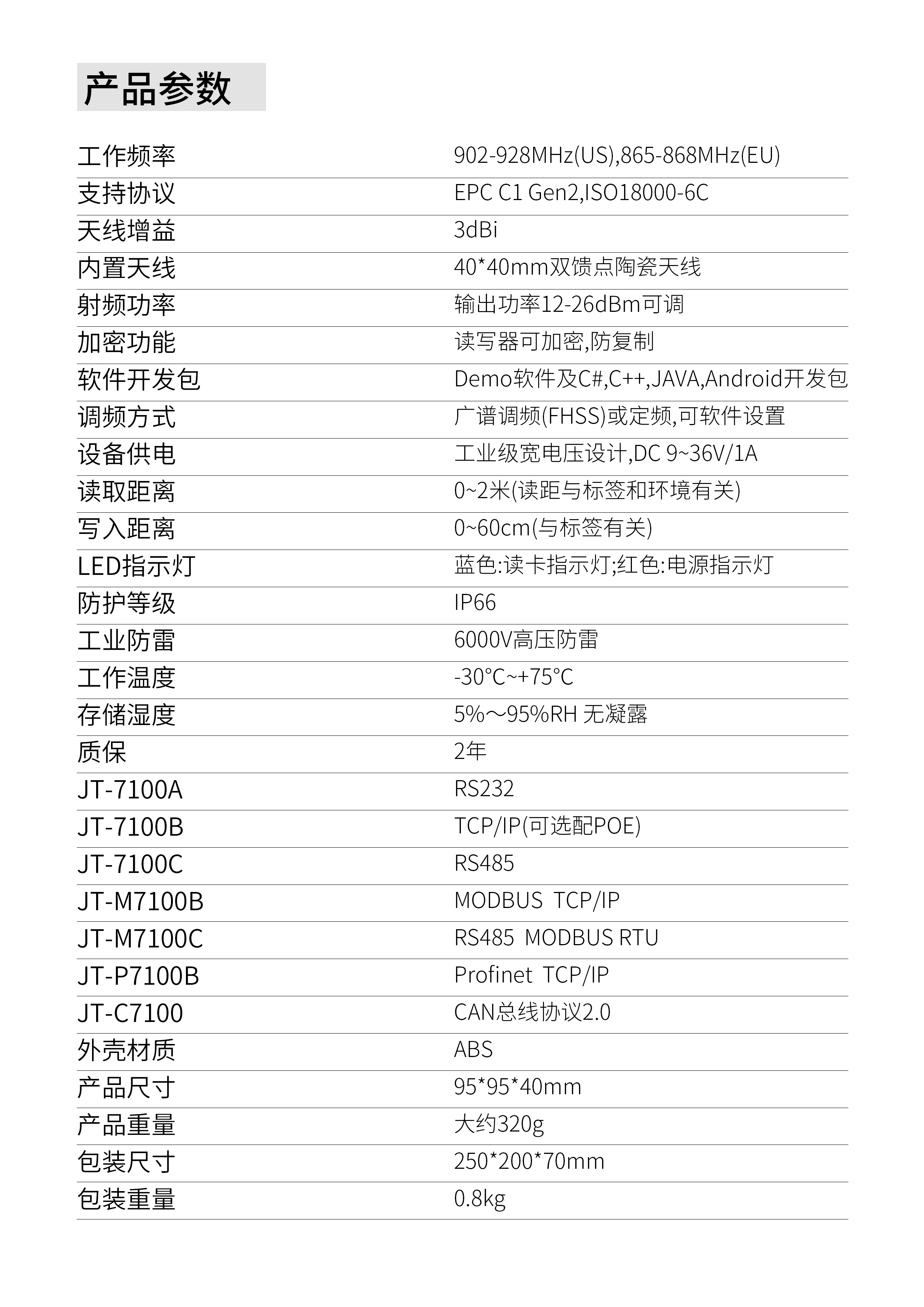

性能参数

技术参数

频率范围

902-928MHz(随国家或地区不同可以调整)

工作区域支持

US, Canada and other regions following U.S. FCC

Europe and other regions following ETSI EN 302 208 with & without LBT regulations

Mainland ChinaJapanKoreaMalaysiaTaiwan

调频方式

广谱调频(FHSS)或定频,可软件设置

射频输出

0-26dBm可调;50欧负载

内置天线

双馈点40x40陶瓷天线

天线增益

3dBi

通讯接口

RS232(可定制RS485

通信速率

速率9600115200bps

可靠的固件升级

可扩展的升级机制

应用软件接口

提供API开发包及应用例程

工作状态显示方式

LED指示灯(蓝色,红色)、蜂鸣器

读写性能

读取距离

距离可控制在30cm-200cm任意设定(和标签性能有关)

写入距离

距离可控制在0cm-30cm任意设定(和标签性能有关)

空中接口协议

EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C

最大接收灵敏度

-65 dBm

机械电气性能

产品尺寸

95(长)*95(宽)*40(高)mm

设备供电

工业级宽电压设计, 9-36V DC

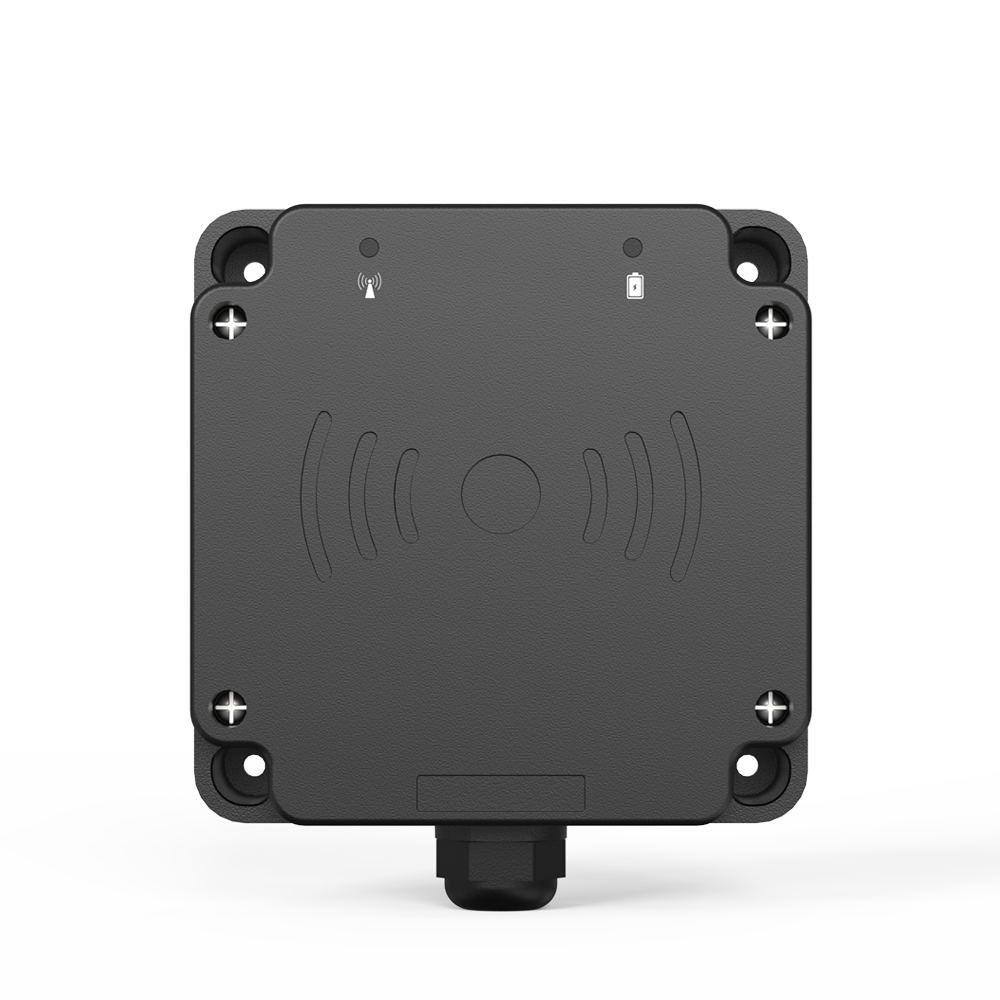

LED指示灯

蓝色:读卡指示灯;红色:电源指示灯

产品重量

450g

包装

外部纸包装,内部珍珠棉包裹

防护等级

IP66

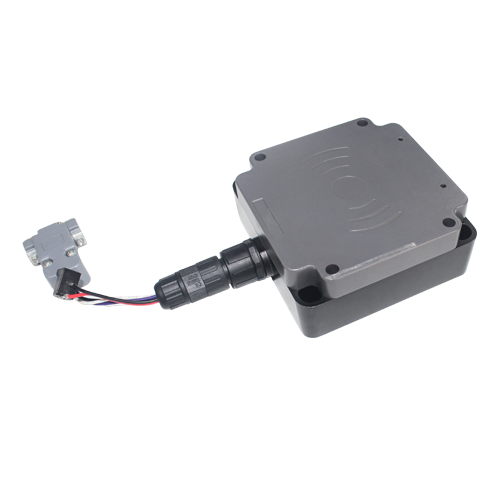

连接器形式

圆形防水M5针插座接头

接头针脚定义

1脚:GND  2脚:TXD  3脚:RXD

4脚:DC   5脚:GND

安装方式

铁片固定

环境参数

工作温度

-20ºC 60ºC

存储温度

-20 ºC85 ºC

工作湿度

5%95%RH, 非凝结







固定铁片尺寸(厚度:2mm):

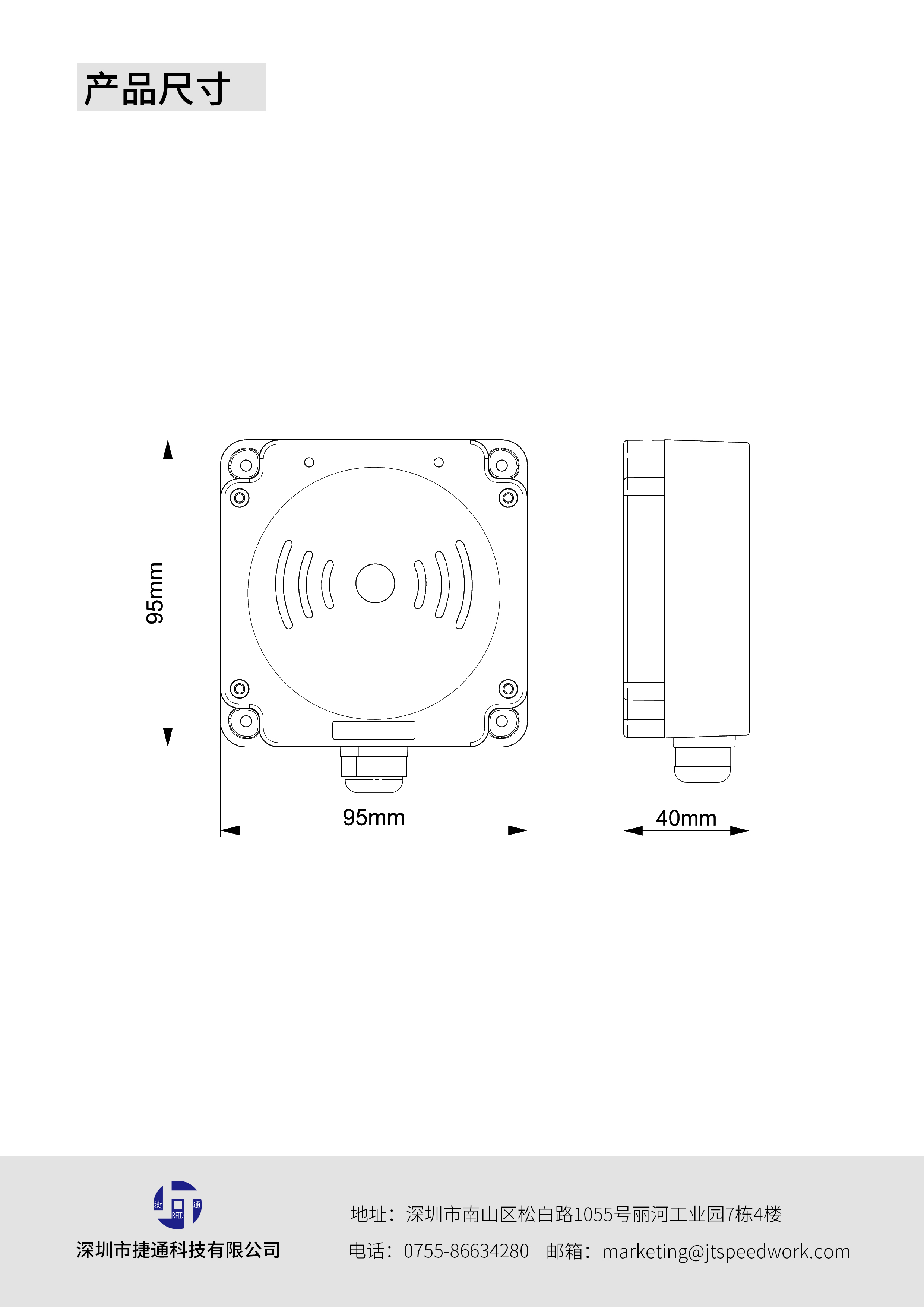

设备外观尺寸:
