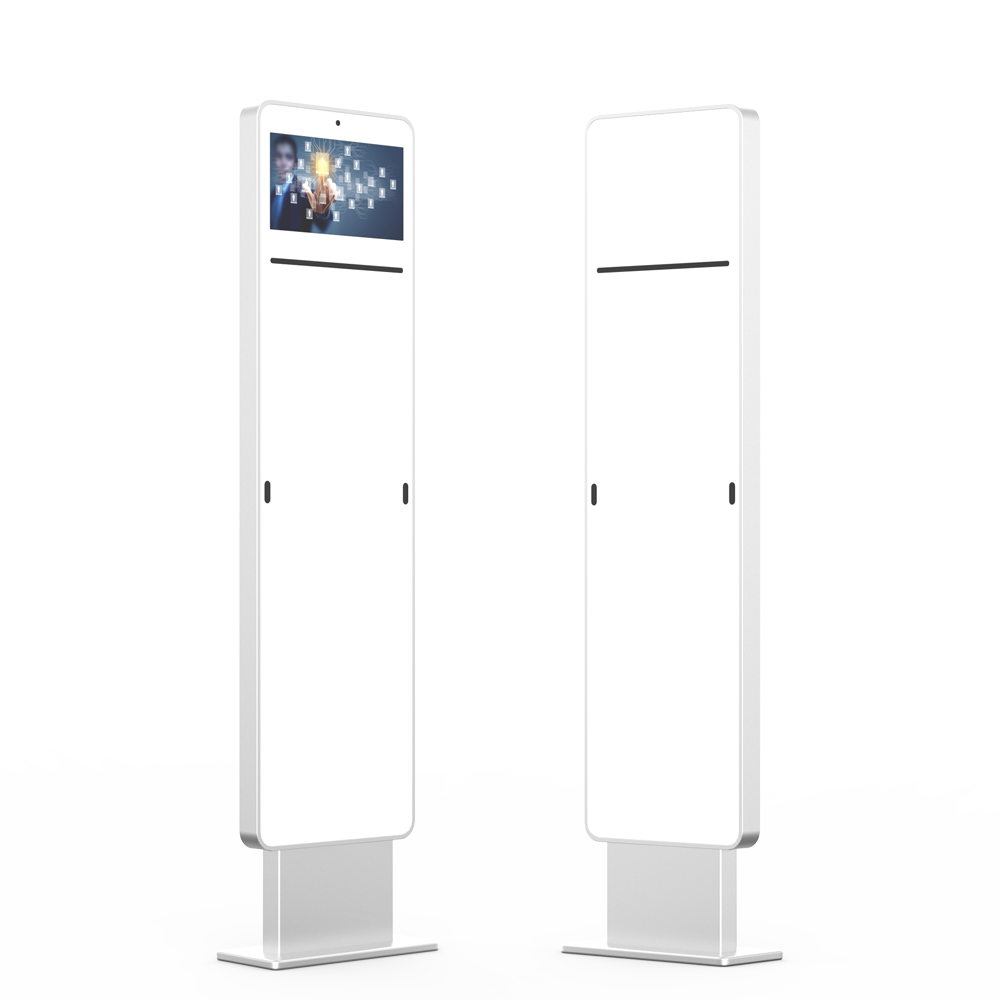

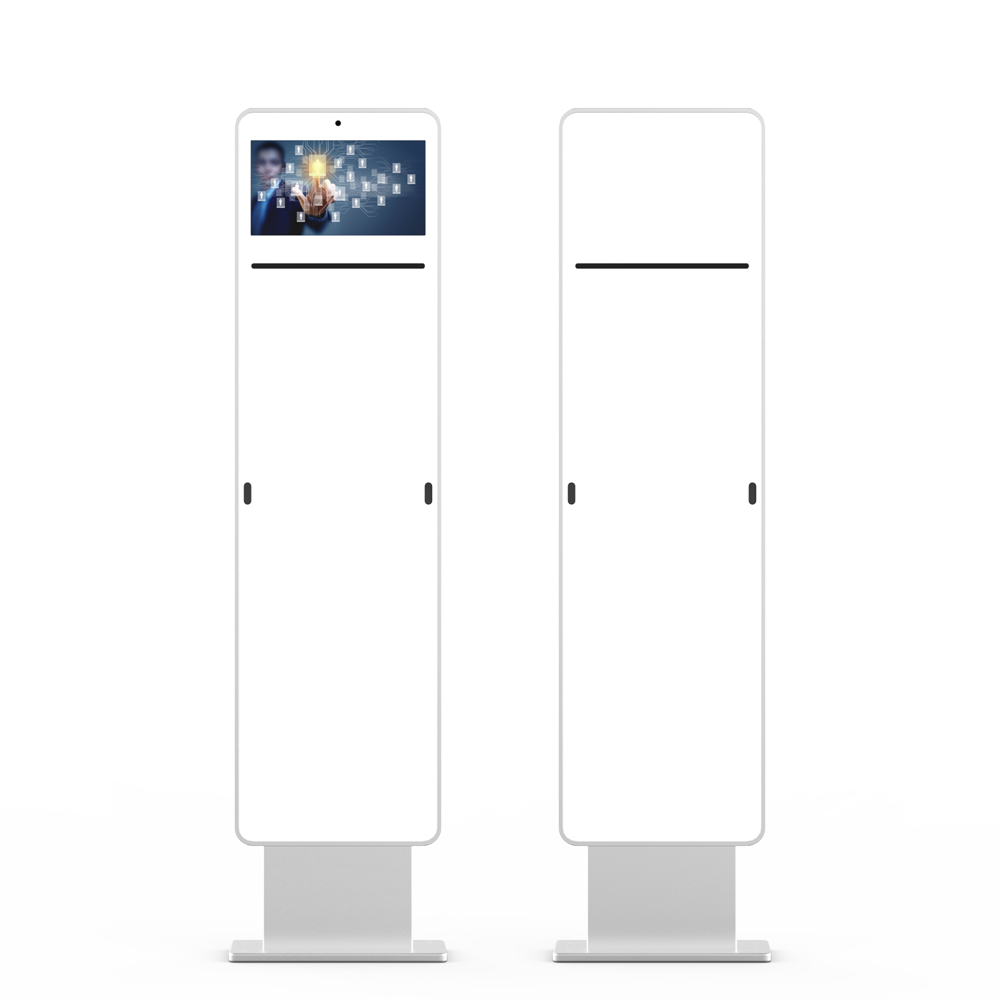

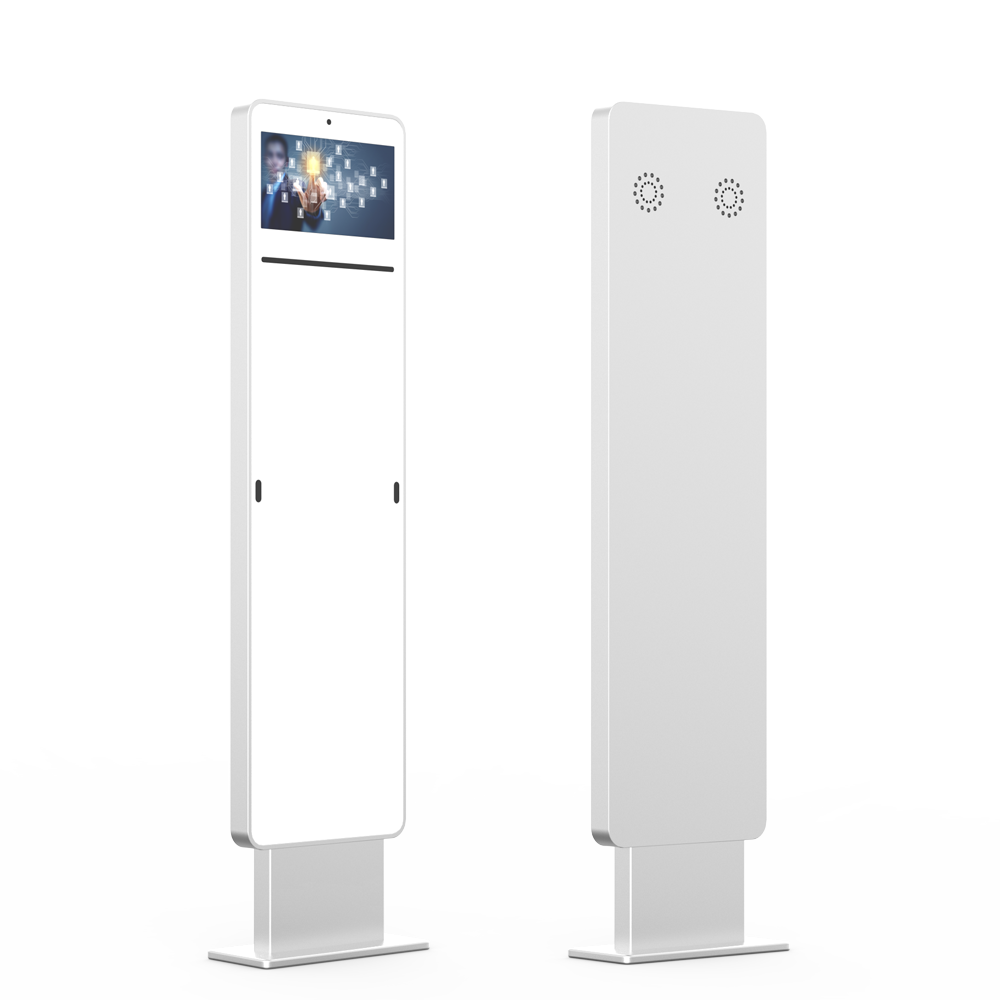

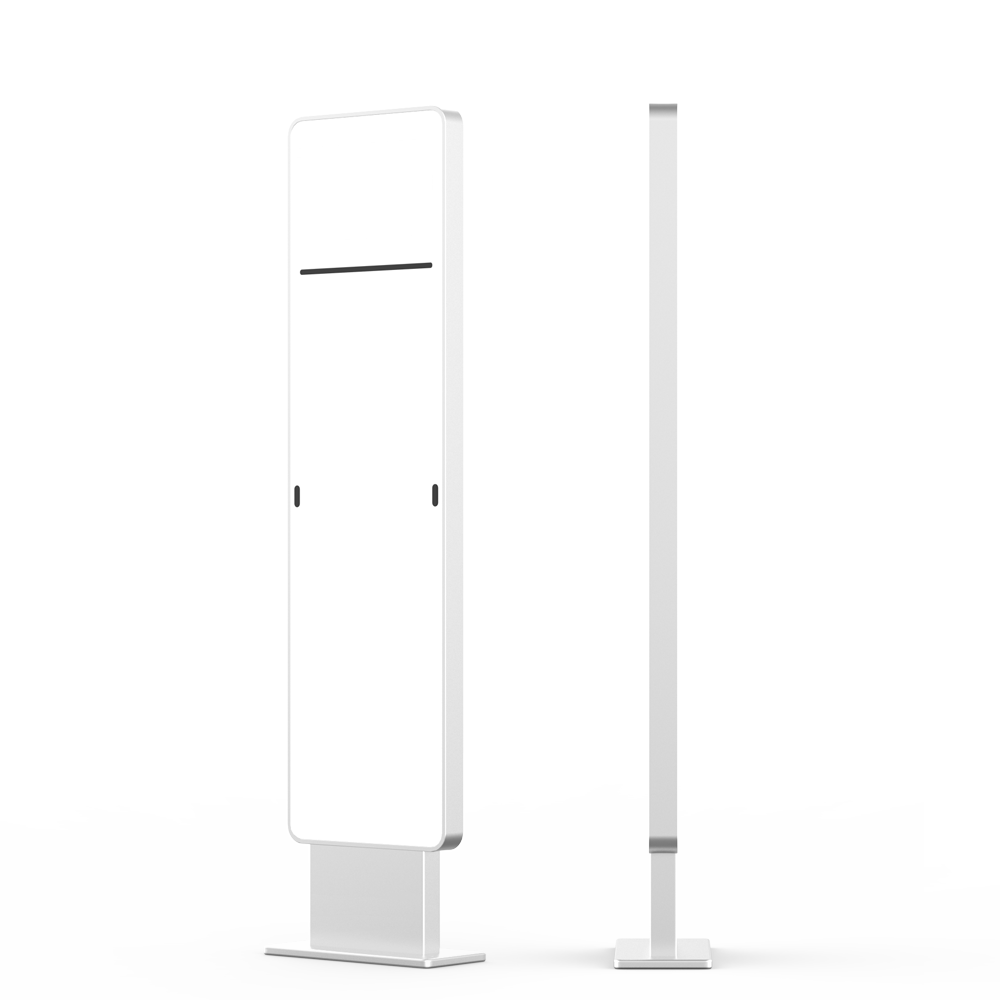

RFID 通道门读写器 JT-923

点击次数:  更新时间:2019/2/26 18:03:53




JT-923是本公司开发的新一代超高频(UHF)电子标签读写器。兼容FCC ISM (902928MHz)标准ETSI(865.6867.6 MHz)(用户需定制),用于读写ISO18000-6CEPC C1 GEN2)的电子标签。本读写器具有体积小巧、性能优越、使用方便、应用广泛、安全可靠、稳定实用等特点。且具有快速防冲突解析和读写处理能力,支持RS232RS485RJ45等通讯接口,可直接接驳主机、控制器及其它相关设备,是开放式、大流量、通道式门禁、考勤、签到及过程控制的理想选择。


1.1 产品功能

JT-923具有读写速度快、读写距离远、可同时操作多个标签、只对专有应用系统的标签进行操作、自动跳频抗干扰能力强等特点。

本读写器具有以下主要功能:

读取标签:不仅可以读取标签的ID号,还可读取指定标签存储区的数据;不仅可以读取单个标签的数据,而且可以同时读取天线波范围内的多个标签的数据。

写入标签:可以向指定的标签存储区写入数据。

唤醒标签:只有被唤醒的标签才能与读写器进行通信,防止系统外其他标签的干扰,确保读写器与本系统标签信息交换的可靠与准确。

锁定标签:对指定的标签存储区设置“锁定”,将使该存储区的数据被锁存并永久“保护”,不被改写。并可查询任意存储区(0~31)中的被锁定的存储区地址。


JT-923提供两种与PC通信模式(串口和网络,可根据用户需要进行切换 。JT-922读写器有4个 射频接口,可外挂四组天线,并可通过软件控制四组天线快速切换(切换时间间隔可设置)。

JT-923提供适合具体应用的API函数,并提供各种工作参数配置接口,用户可通过PC机程序对读写器灵敏度(功率)、工作频率、读取模式等参数进行设置,满足具体环境的使用需求。

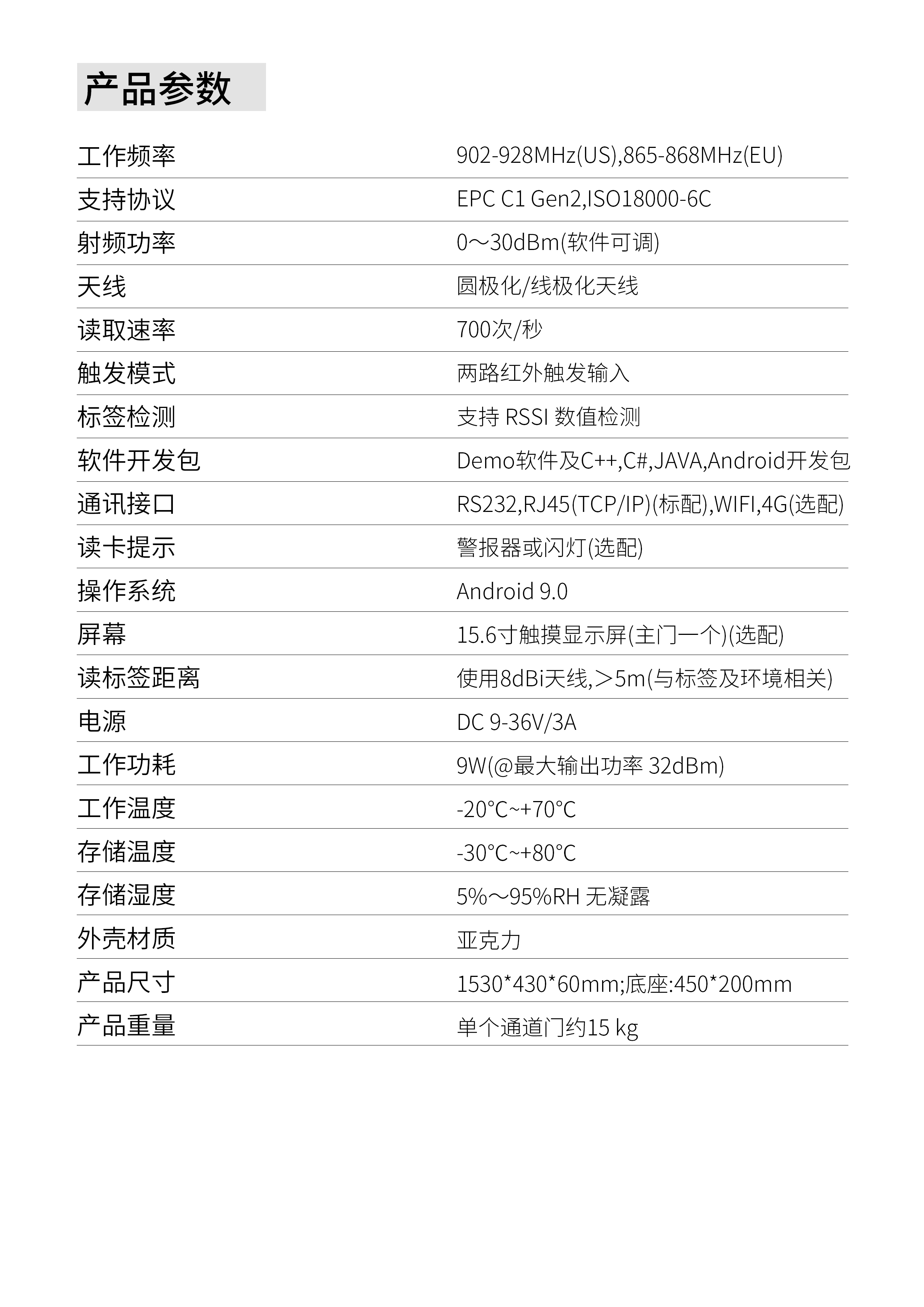

1.2 产品规格

性能参数

射频功率: 0dBm30dBm(软件可调)

读标签距离:使用6dBi天线,读距:2-3m(与标签及环境相关)

标签信号值:RSSI数值检测

触发模式:两路红外触发输入

   示:LED灯(主、副门各一个)

  示:15.6寸触摸显示屏(主门一个)【选配】

提 示 音:报警器(主门一个)或蜂鸣器(主门一个)【选配】

    统:Android 5.1【选配】


接口参数


电源:110240V/5060Hz

电源适配器:12V / 3A

整机功耗:小于等于16W

TCP/IP界面 :RJ45以太网界面


RFID标准


工作频率: 902928 MHz(中心频率915MHz)其他国家和地区频率标准可定制

天线: 圆极化/线性化天线(可根据客户需求设计)

支持协议:ISO18000-6C EPC C1 GEN2

防冲撞:每秒能读取200张标签

适用电子标签:UHF频段EPC global Class 1 Gen2标准标签,如TiPhilipsUPMAvery DennisonGen2标签


物理参数

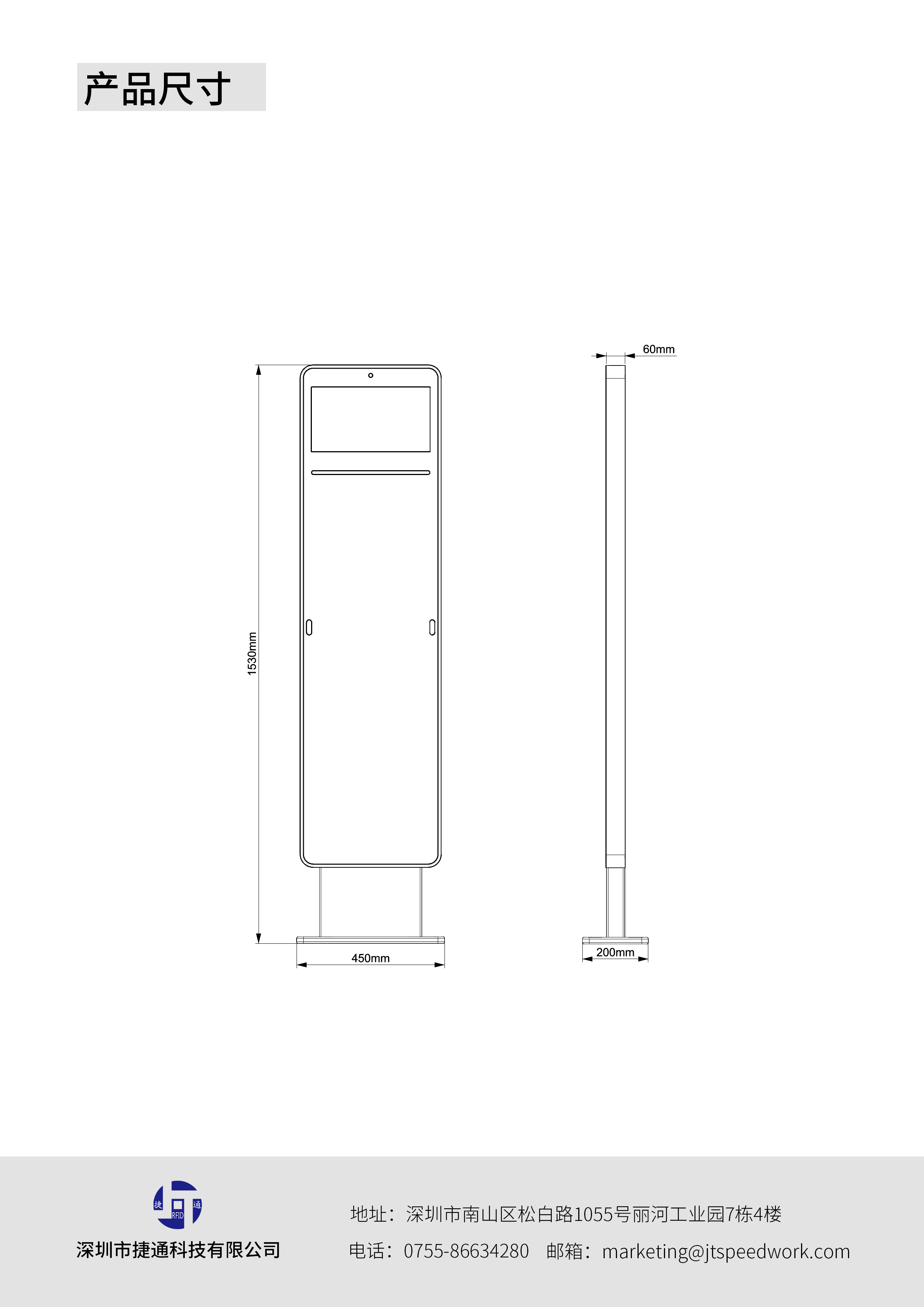

尺寸:

通道门:1530×430×60mm

底座:450x200mm

重量:单个通道门重约15Kg

材料:铝型材


环境参数


工作温度:-20~+70

存储温度:-30~+80


1.3 产品特性


●盘点装箱货物时,不需要打开箱子即可清点箱内货物;

●防冲撞强,每秒能读取200张标签;扫描距离远,可达30(距离可调);

●功耗低,发送射频功率(30dBm)时,电流小于1.5A;

●可直接与嵌入式工控系统连接;

●提供TCP/IP接口,可直接与办公网络连接,实现一体化网络管理;

●标准API接口:提供适合具体应用的API 函数,采用标准API接口,支持VCVBDelphi等开发环境。



1.4 产品应用


运输车辆管理:对机动车辆和集装箱运输的监控与管理。

海关通关管理:海关通关、转关的物资管理。

仓储物流管理:商品流动与仓储管理以及邮件、包裹等的流动管理。

门 禁 管 理:包括车辆与人员的进出管理。

工艺生产流程:在整个生产过程中监控零部件。

设 备  管 理:监控设备的流动情况。

消 防 设 施:消防设施进出入自动采集统计。

危 化 品 仓:危化品仓库快速采集统计。
