5.8G RFID读写器 JT-R5800 ETC识别专用 R S U
应用领域
停车场、高速公路、路测停车等车辆采集
产品特点
|
可根据应用场景不同设置读取区域（3-8m），读写更精确可靠 |
|
RS-485(带1500V光电隔离)RS-232、以太网（10M/100M自适应） |
|
内置4个，符合ISO-7816,PBOC规格的PSAM卡座 |
|
抗4kV 10/200μs雷击 |
|
可根据应用场景不同设置读取区域（3-8m），读写更精确可靠 |
|
12-24 DC电源输入，四线防水接头 |
ETC识别专用 R S U 手册

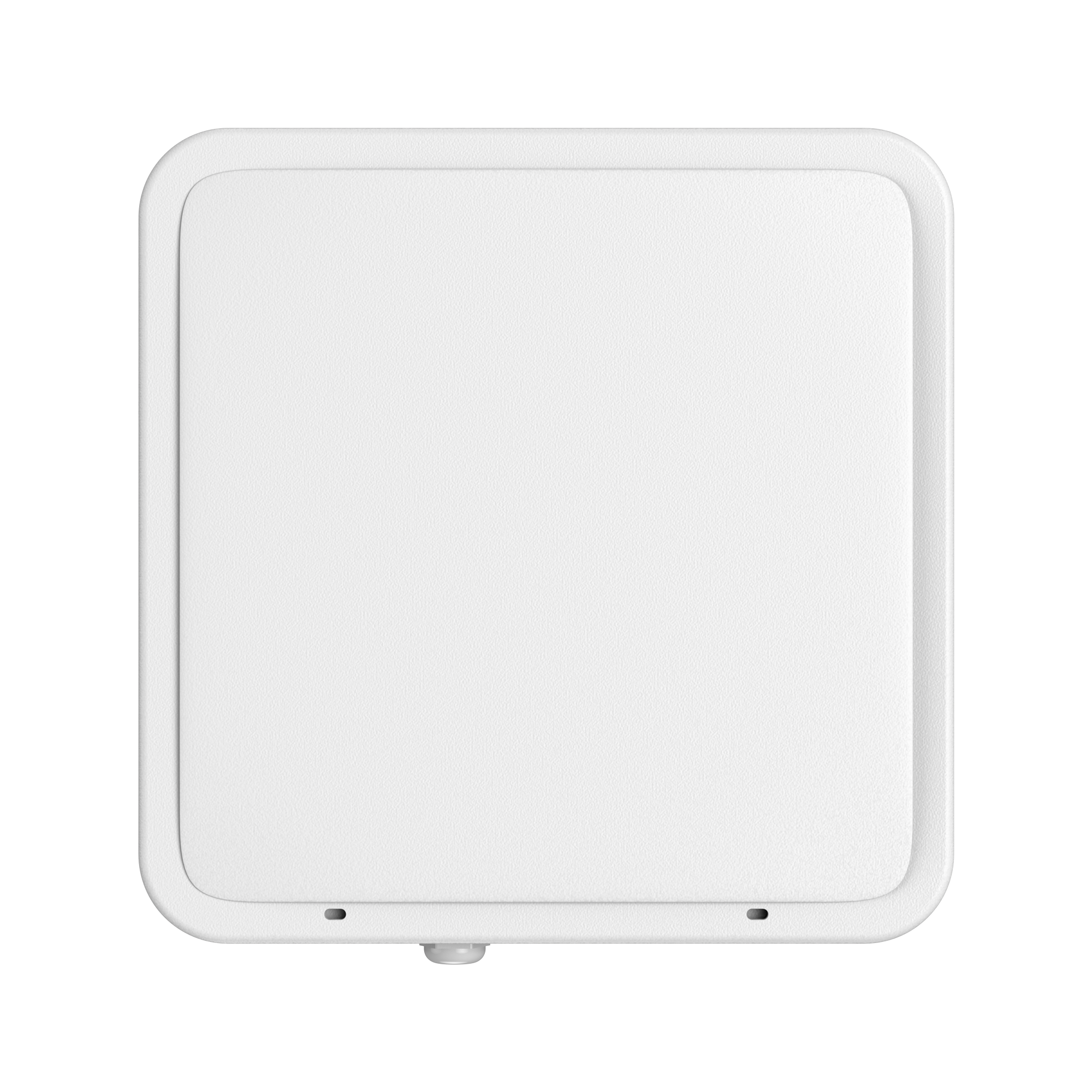

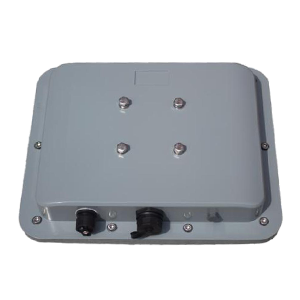

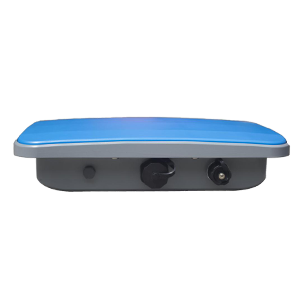

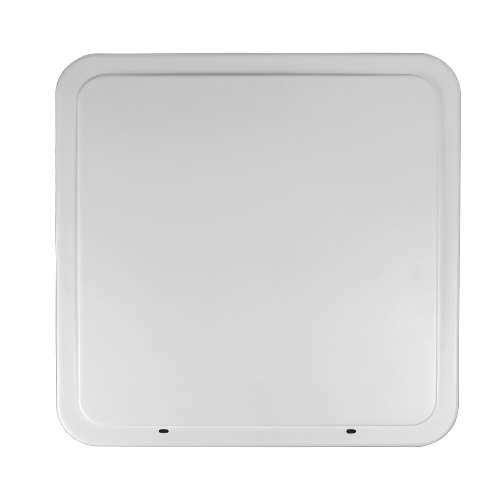

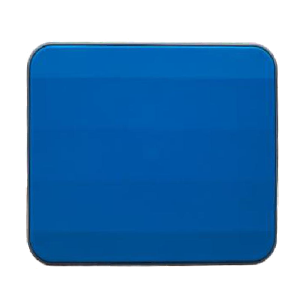

产品图参数 型号：JT-R5800
符合标准
《电子收费--DSRC专用短程通讯》国标标准GB/T 20851.1-5 2019
《武汉城市路桥ETC收费技术规范》WH/T1-2009
《公路工程技术标准》（JTG B01-2003）
《公路工程质量检验评定标准》（JTG F802-2004）
《公路交通安全设施设计规范》（JTGD81-2006）
《高速公路区域联网不停车收费示范工程暂行技术要求》以及示范工程形成的其它接口规范及协议和交易流程规范
《收费公路联网收费技术要求》（交通部2007年第35号公告）
《智能运输系统 电子收费 系统框架模型》（GB/T 20135-2006）
接线图示
|
接口名称 |
名称 |
功能 |
端口号 |
线色 |
|
|
|
|
|
|
|
|
|
|
TPTX+ |
以太网发射正端 |
1 |
橙白 |
|
|
网口 |
TPTX- |
以太网发射负端 |
2 |
橙 |
|
|
|
TPRX+ |
以太网接收正端 |
3 |
绿白 |
|
|
|
|
|
|
|
|
|
|
TPRX- |
以太网接收负端 |
6 |
绿 |
|
|
电源 |
24+ |
24V电源正 |
|
红 |
|
|
|
|
|
|
|
|
|
|
24- |
24V电源负 |
|
黑 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TPTX+ |
以太网发射正端 |
1 |
橙白 |
|
|
网口 |
TPTX- |
以太网发射负端 |
2 |
橙 |
|
|
|
TPRX+ |
以太网接收正端 |
3 |
绿白 |
|
|
|
|
|
|
|
|
|
|
TPRX- |
以太网接收负端 |
6 |
绿 |
|
|
电源 |
24+ |
电源正 |
4 |
蓝 |
|
|
|
|
|
5 |
蓝白 |
|
|
|
|
|
|
|
|
|
地 |
GND |
电源负 |
7 |
棕白 |
|
|
|
|
|
8 |
棕 |
|
|
|
|
|
|
|
|
|
电源 |
24+ |
24V电源正 |
|
红 |
|
|
|
|
|
|
|
|
|
|
24- |
24V电源负 |
|
黑 |
|
|
|
|
|
|
|
|
|
串口 |
485+ |
485正端 |
|
蓝 |
|
|
|
485- |
485负端 |
|
白 |
|
|
|
|
|
|
|
|
安装步骤
