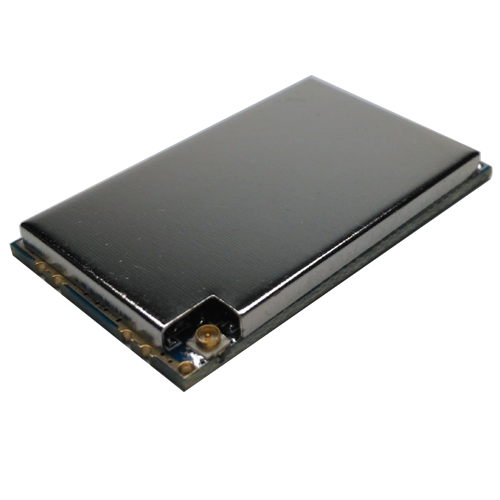

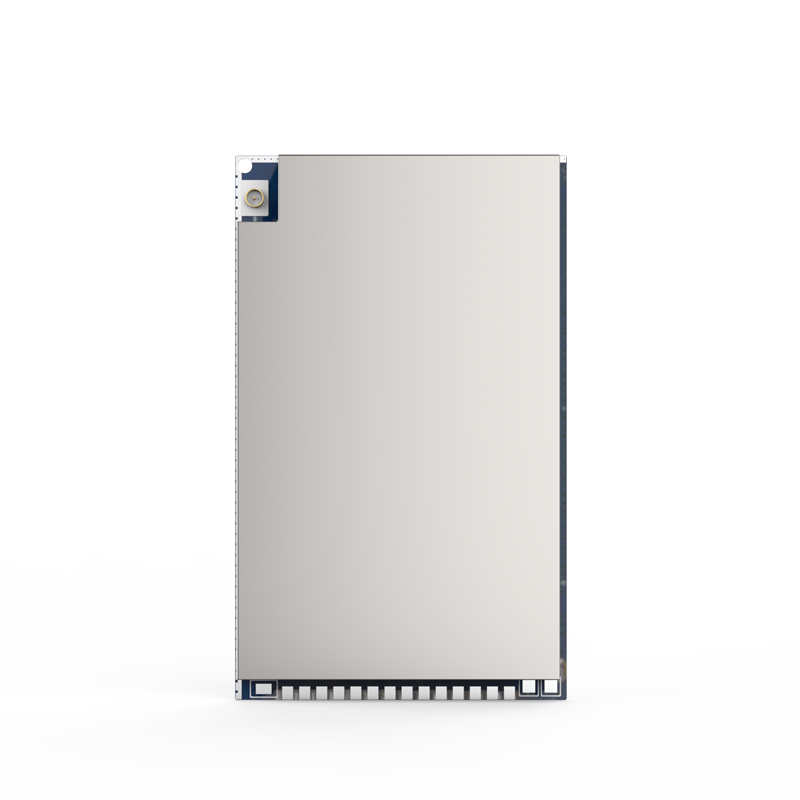

低功耗模块 JT-2850

点击次数:  更新时间:2015-9-2 9:33:07

 产品简介:



JT-2850 是一款低功耗、体积小的超高频RFID 读写模块。支持ISO18000-6C 协议,能够对符合协议规范的RFID 电子标签进行读写操作。



 产品特性:


·超低功率输出,最大射频功率20DBM。

·超低功耗,最大工作电流200MA。

·可以支持两路UART通信,一路用于485输出,一路用于RS232输出。

·可方便的嵌入掌上电脑、PAD、手持设备等移动设备中,从而实现这类设备的RFID 功能扩展。应用于物流仓储、人员识别、电子票据、电力巡查、产品质检、包裹跟踪等多种无线识别(RFID)系统。







产品参数:



性能参数:

工作频率

902928 MHZ 865868MHZ

支持协议

ISO18000-6CEPC C1 GEN2

测试软件

提供自动写卡、读卡DEMO软件,方便客户发卡和写卡

开 发 包

提供DEMO软件及C#、VC、VB、Java、DELPHI开发例程

通讯接口

两路UART通讯,一路RS485输出,一路RS232输出

射频功率

17dBm20dBm

工作电压

+3.6V~+5.5V

工作电流

峰值电流200mA

读取距离

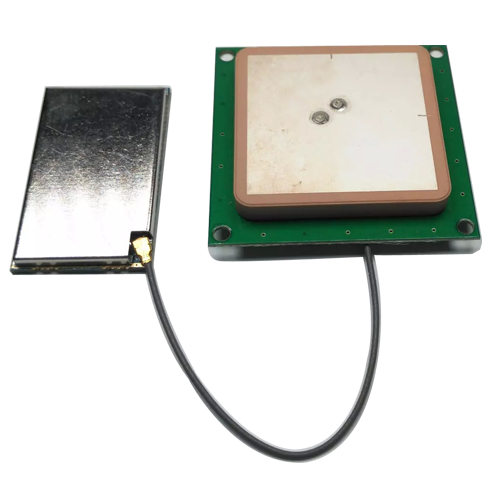

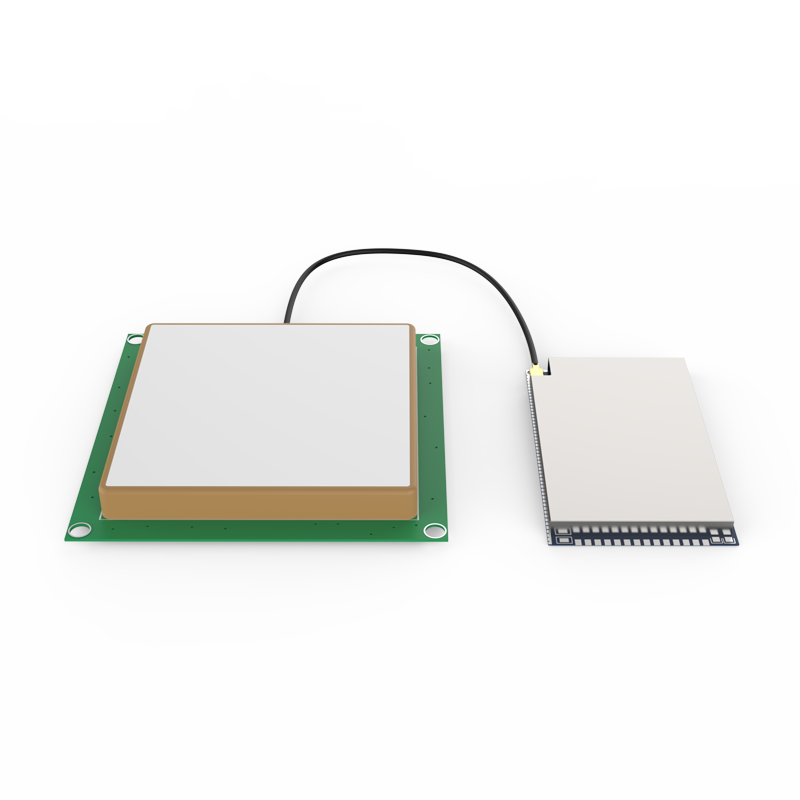

稳定读取:80-100cm(外接40X40X5mm陶瓷天线)

物理参数:

产品尺寸

41.5X25X3mm

天线接口

IPEX

工作温度

-20~+65

存储温度

-45~+95

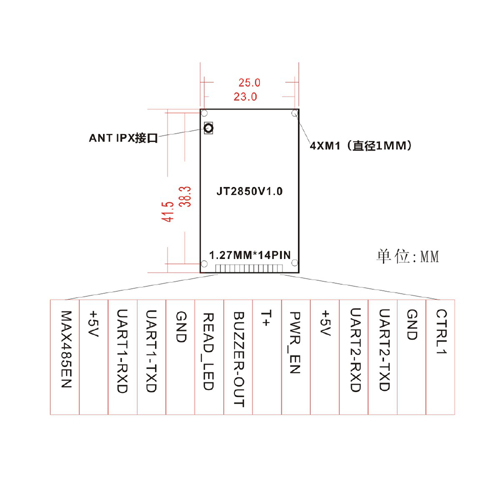

PCB板尺寸及接口说明:





开发套件说明:

    开发套件是将模块的接口板设计好,是为了方便用户更直观地检测模块的性能而开发的,用户只需按照项目需求进行测试及软件开发,从而提高了用户的开发效率。
