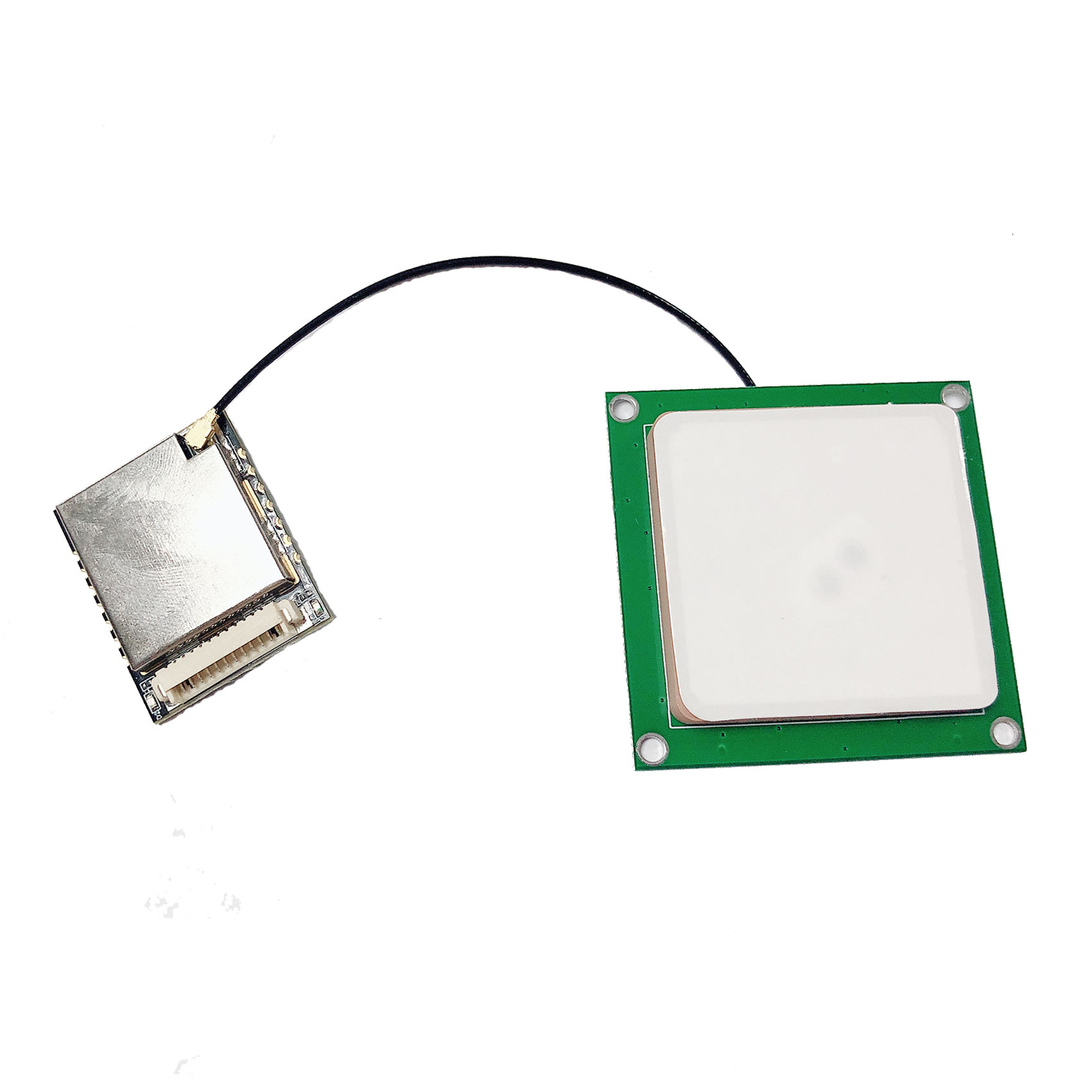

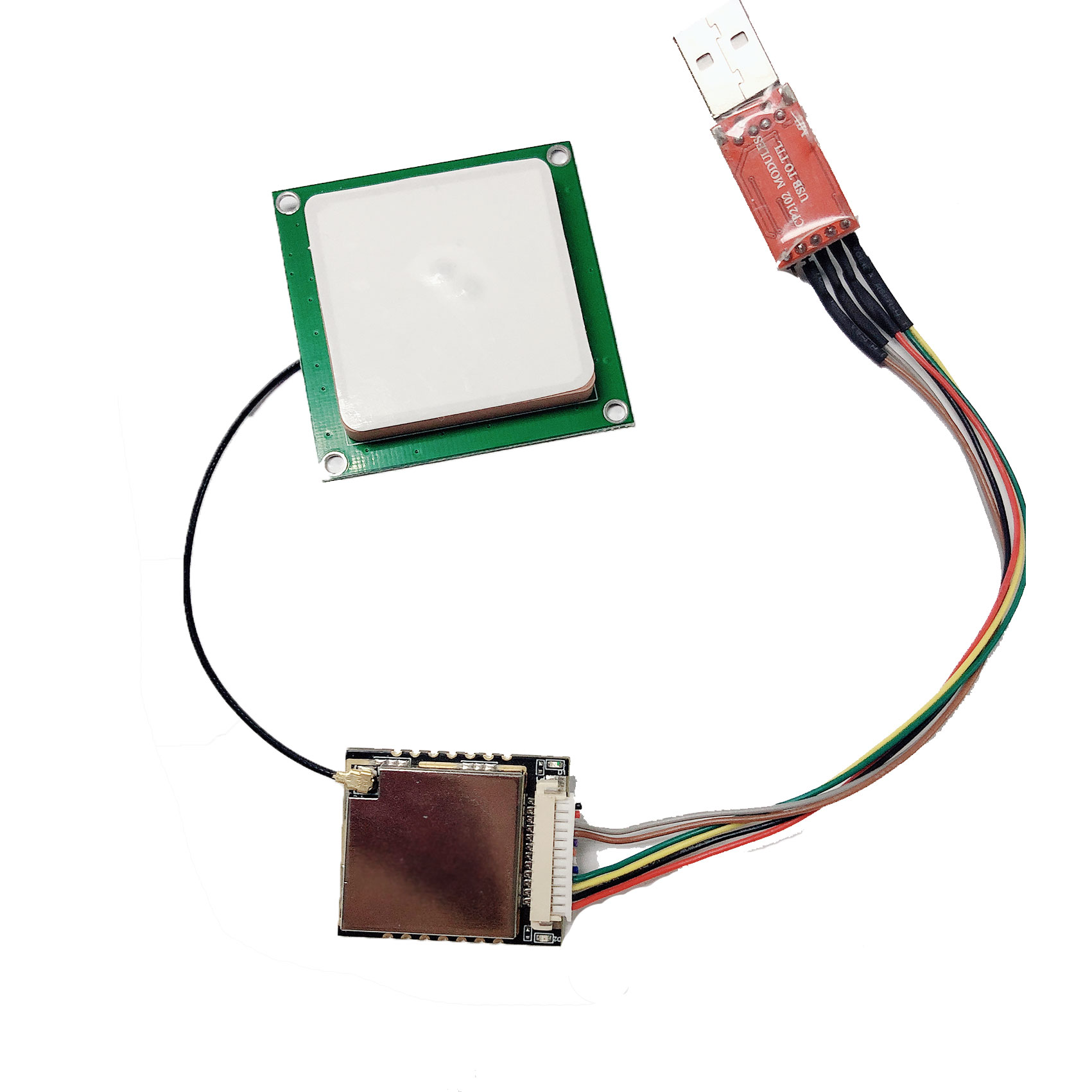

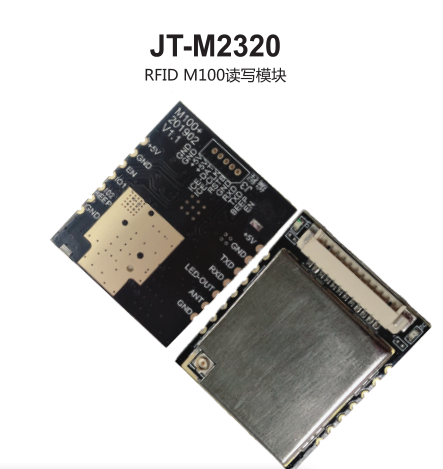

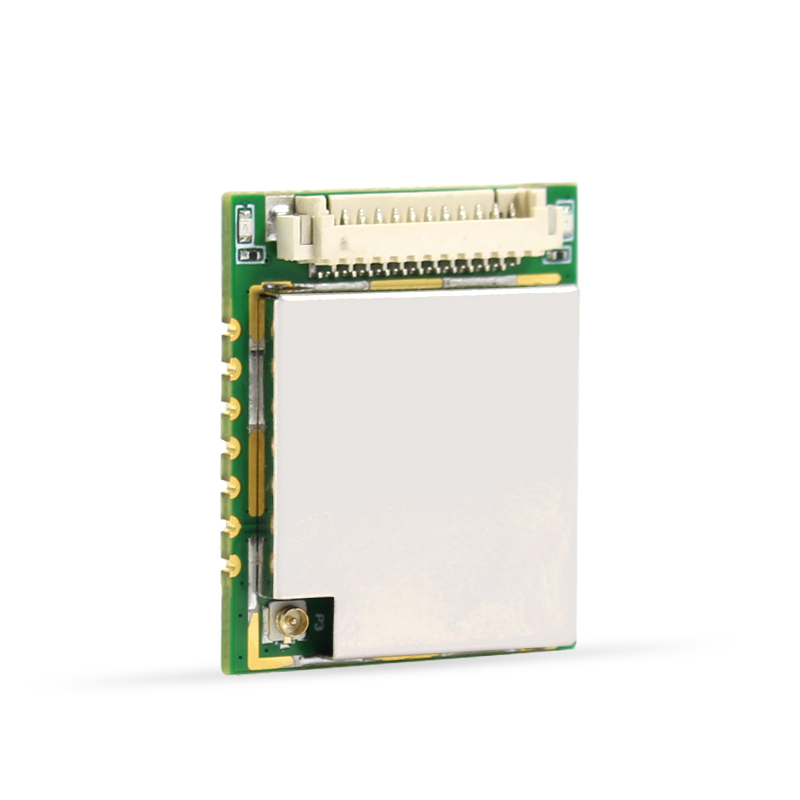

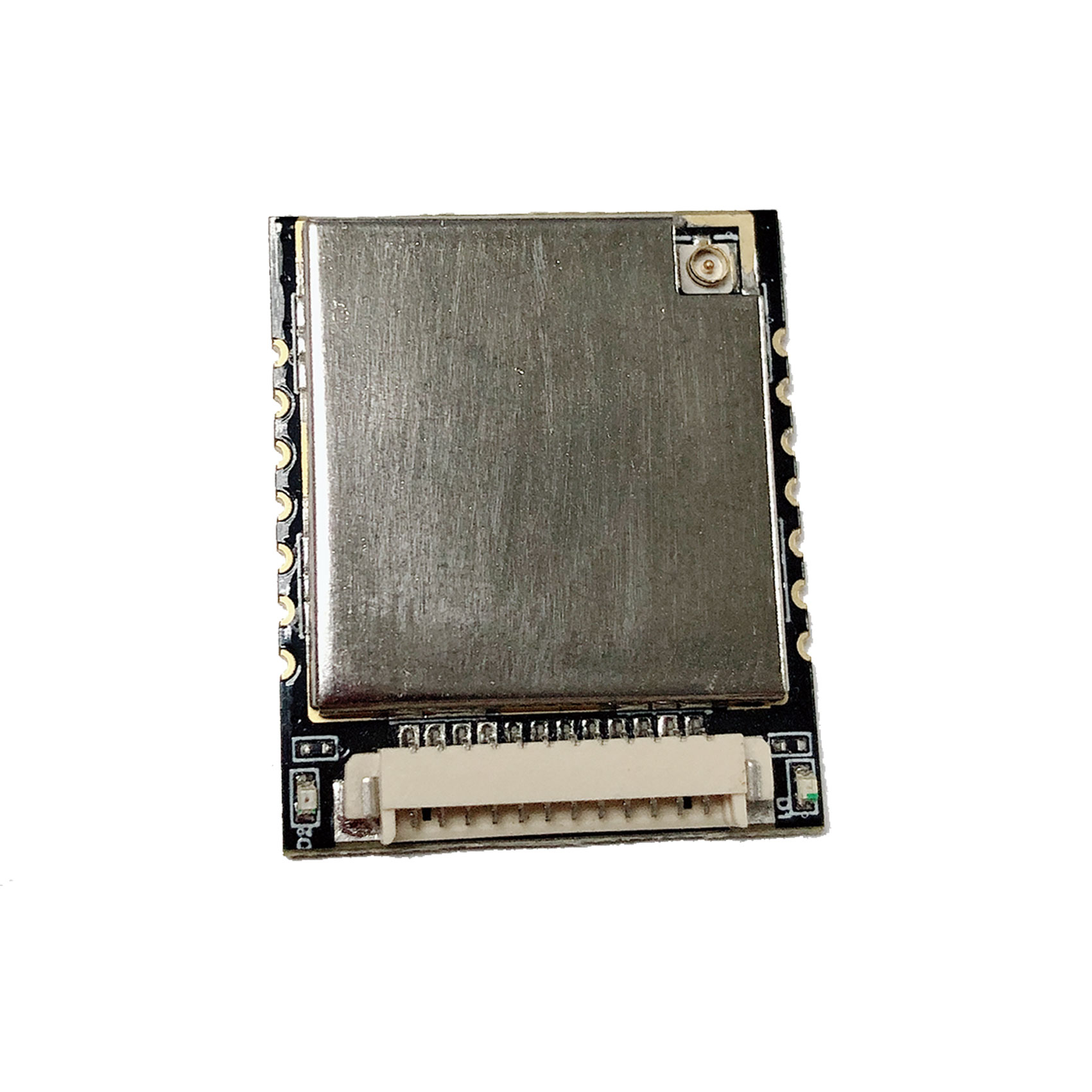

RFID M100读写模块 JT-M2320
点击次数: 更新时间:2019/1/14 6:13:38
产品介绍
JT-M2320(M100)读写模块是一款基于MagicRF M100平台研发的体积小、超低功耗、读写模块。具有完全的自主知识产权，该读写器默认工作频段为902MHz～928MHz，支持ISO18000-6C（EPC C1 GEN2）协议。可方便地嵌入平板电脑、PDA等手持终端，实现这类设备的RFID扩张功能，并广泛应用于物流管理、产品质检、人员管理等其他领域。
产品特点
☆ 专利设计,自主知识产权
☆ 灵敏度-10dBm本地阻塞情况下-65dBm，测试误报率为1%
☆ 基于MagicRF M100平台研发
☆ 支持LBT and FHSS调频模式

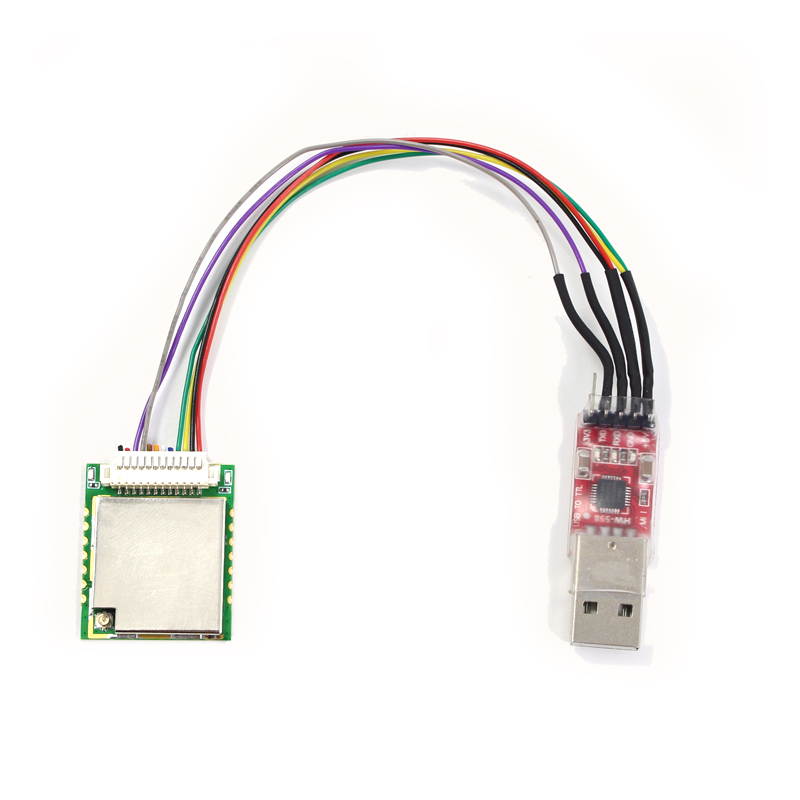

☆ 支持TTL串口通讯
性能参数
|
技术参数 |
|
|
工作频率 |
902~928MHz； 865~868 MHz |
|
支持协议 |
EPC C1 Gen2 ISO18000-6C |
|
射频功率 |
0~26dBm（软件可调） |
|
读取距离 |
0~20m (与天线配置和环境相关) |
|
读取速率 |
＞300次/秒 |
|
工作模式 |
定频 / 跳频可选 |
|
天线检测 |
支持RSSI数值检测 |
|
开 发 包 |
提供DEMO软件及C#、Android、Java等开发例程 |
|
电源参数 |
|
|
设备供电 |
5VDC |
|
工作功耗 |
2W |
|
环境参数 |
|
|
工作温度 |
-20℃～55℃ |
|
存储温度 |
-30℃～80℃ |
|
存储湿度 |
5%～95%RH无凝露 |

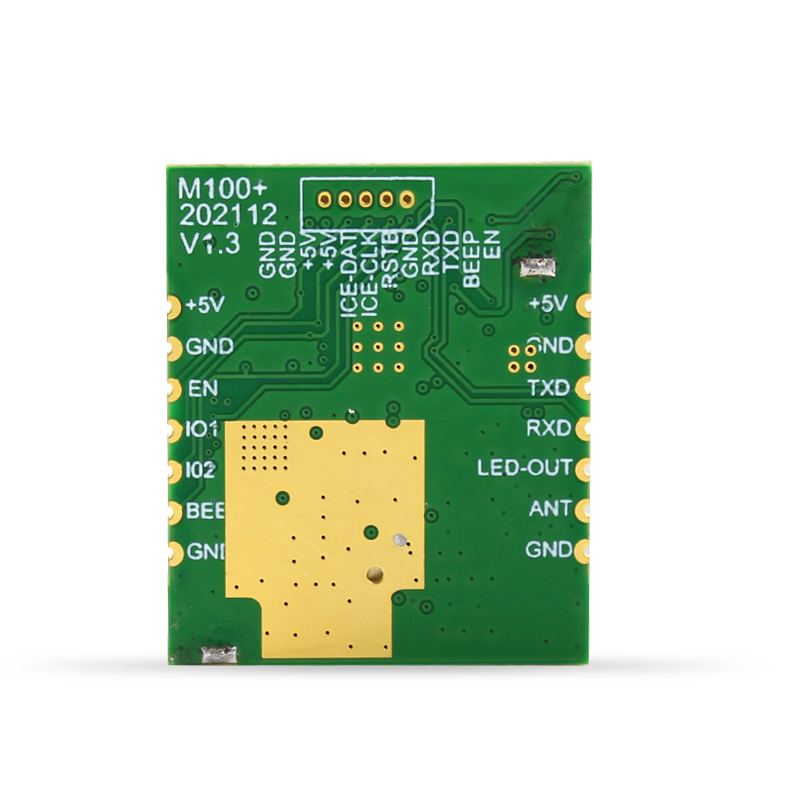

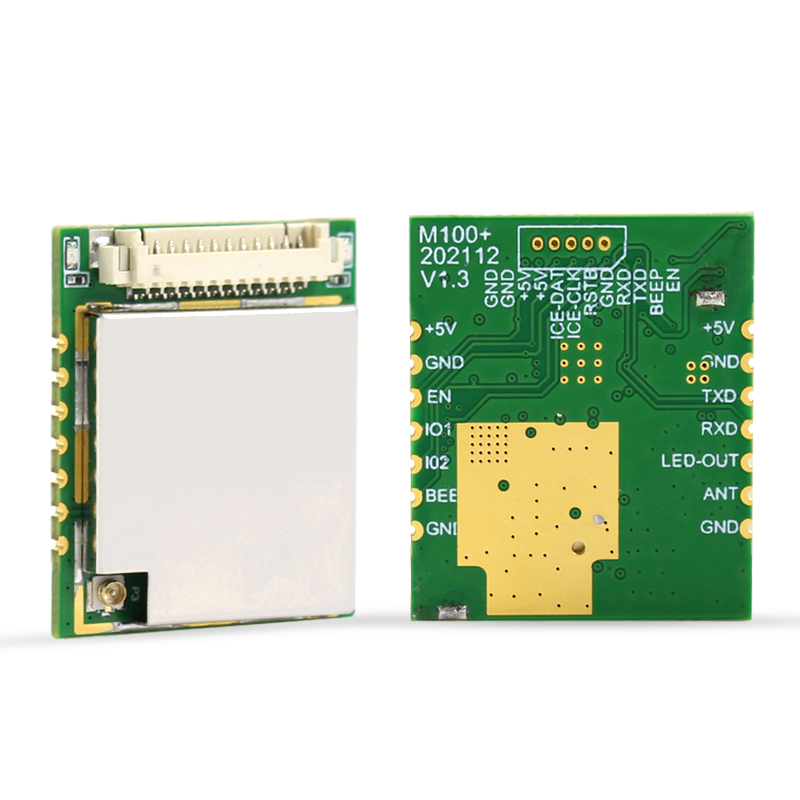

I/O接口定义
|
接口序号 |
接口名称 |
接口定义 |
|
1 |
TXD |
TTL串口发送 |
|
2 |
RXD |
TTL串口接收 |
|
3 |
GND |
地
|
|
4 |
RSTB |
复位脚 |
|
5 |
ICE_CLK |
时钟 |
|
6 |
ICE_DAT |
数据脚 |
|
7 |
+5V |
电源输入 |
|
8 |
+5V |
电源输入 |
|
9 |
GND |
地 |
|
10 |
ANT |
天线接口 |
|
11 |
GND |
地 |
|
12 |
BEEP |
蜂鸣器控制脚 |
|
13 |
SetANT |
nc |
|
14 |
EN |
电源使能脚 |
