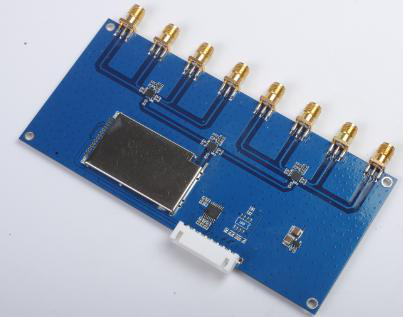

八通道读写模块 JT-2850- 8

点击次数:  更新时间:2020/7/16 10:53:00

JT-2850-8 是一款 8 通道、超低功耗、读写模块,支持 EPC C1 G2 /ISO 18000-6C 协议,配合 40x40mm 的陶瓷天线,读取普通白卡,每路天线实测可达到:60~80cm。


产品特点:



■超低率输出,最大射频功率为:17dBm


■超低功耗,最大工作电流为:120mA


■支持两路 UART 通讯,一路用于 RS485 输出,一路用于 RS232 输出


■提供 SDK 开发包,支持多种开发语言,便于用户二次开发


产品参数:



■通讯协议:EPC Global Class1 Gen2 /ISO 18000-6C


■频率特征:国标:920.625MHz~924.375MHz,信道间隔 250kHz    美标:902.75MHz~927.25MHz,信道间隔 500kHz


■读取距离:读取 JT-301(远距离白卡)距离:约 60~80cm;


■写卡距离:写入 JT-301(远距离白卡)距离:约 5~10cm;


■输出功率:0~17±1dBm


■工作温度:-20~55℃


■存储温度:-40~80℃


■工作湿度:5~95%RH 无冷凝


■待机电流:100mA


■工作电压: 5Vdc


■工作电流:峰值工作电流约 200mA


■尺 寸:130x60x8mm



PCB 板尺寸:







接口定义说明:



从左到右:


1:+5V,2:GND,3:TXD,4:RXD;5:GND;6:485+;7:485-;8/9/10:NC
