HF RFID 一体化模块 JT-1510

点击次数:  更新时间:2021/7/9 14:00:25


一、产品描述

JT-1510 HF RFID 高频一体化模块是一款专业级、高性能的高频一体式模块,模块基 ISO 15693 协议设计开发,采用模块与天线一体化设计,方便用户快捷集成。模块采用RS232 通讯方式DC5V 供电。


产品特点

Ø 完全自主知识产权设计;

Ø 拥有高稳定性,60×24小时高温拷机,不间断稳定运行;

Ø 支持RS232通讯方式;

Ø 支持自动寻卡;

Ø 支持ISO15693协议电子标签;

Ø 采用集成化射频芯片,模块性能更加稳定,更适合较恶劣的高要求应用环境;

Ø 极好的抗干扰性能;

Ø 采用标准API接口,提供DEMO及源代码, 支持JAVA等开发例程, 容易与RFID软件集成。

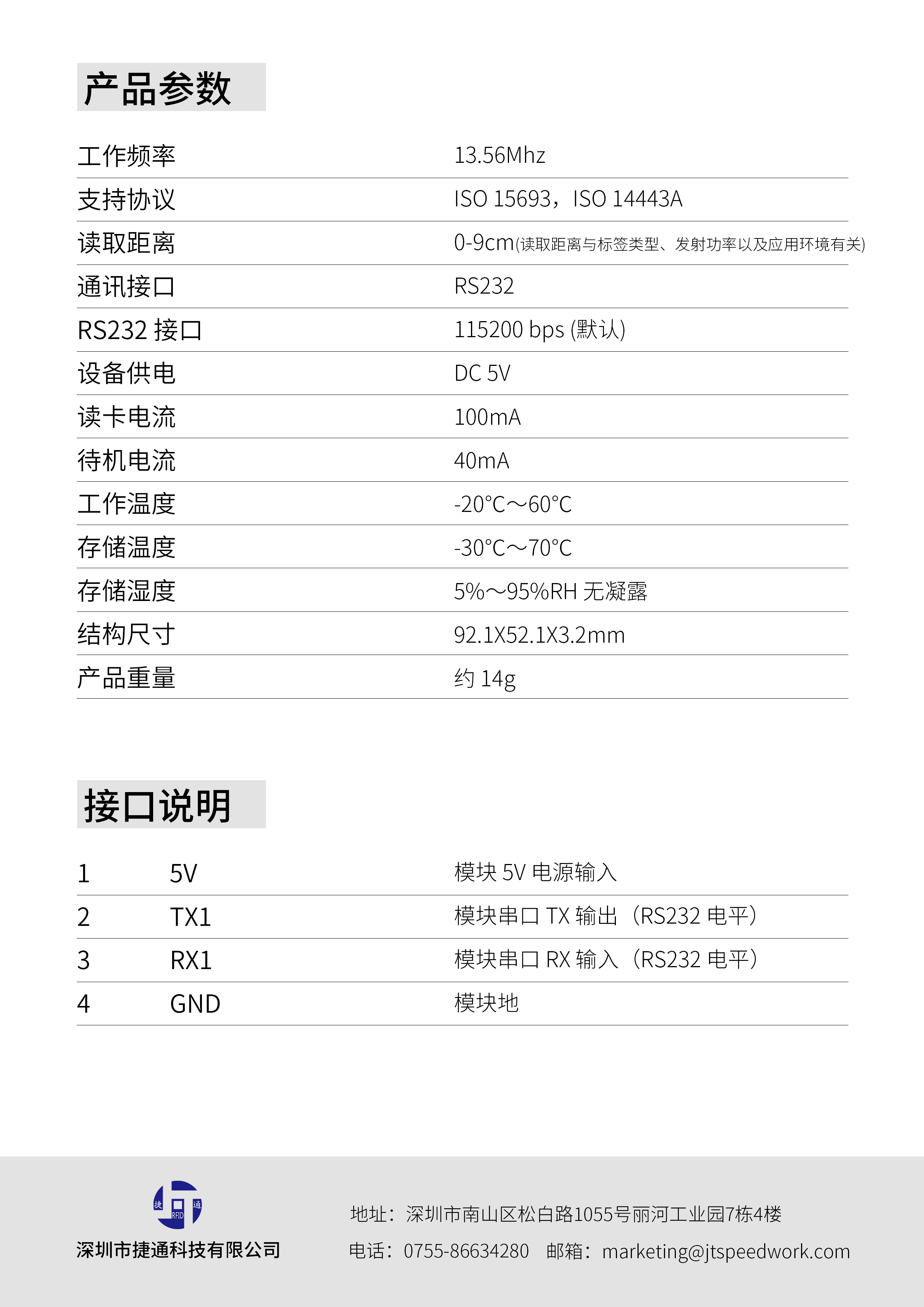

二、产品技术参数



技术参数

工作频率

13.56Mhz

支持协议

ISO 15693

读取距离

0-9cm(读取距离与标签类型、发射功率以及应用环境有关)

通讯参数

通讯接口

RS232

RS232 接口

115200 bps (默认)

电源参数

设备供电

DC 5V

读卡电流

100mA

待机电流

40mA

环境参数


工作温度

-20℃~60℃

存储温度

-30℃~70℃

存储湿度

5 ~95 RH

物理参数

结构尺寸

92.1X52.1X3.2mm

产品重量

约 14g







三、外观及尺寸图

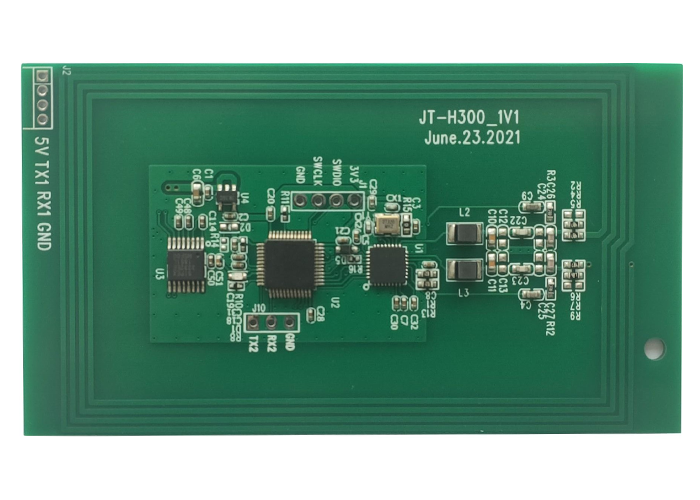

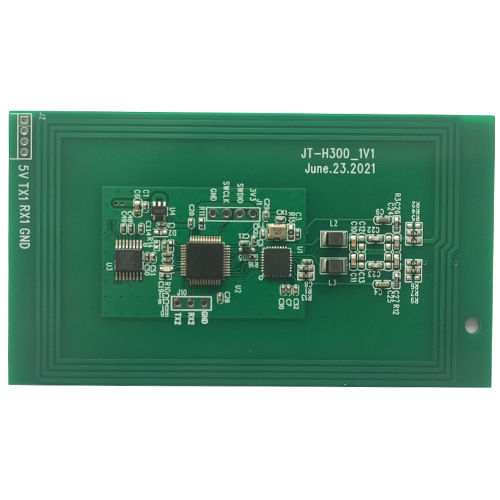

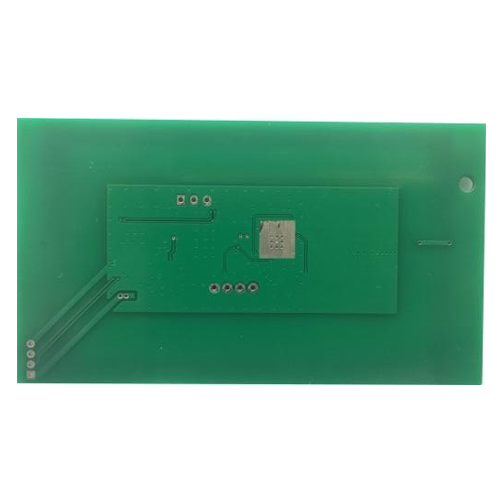

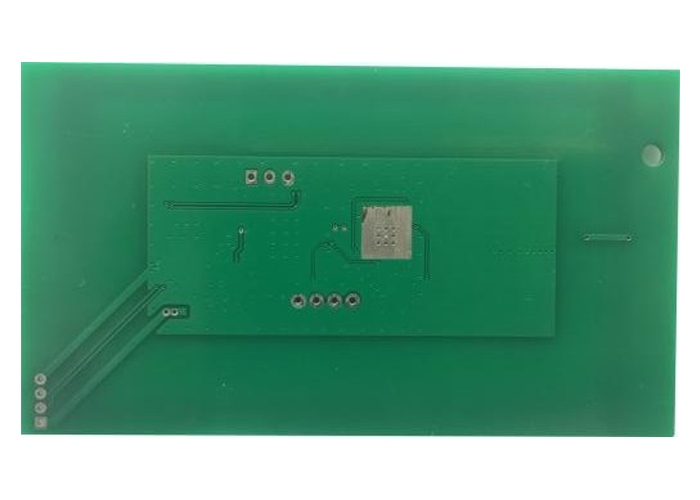

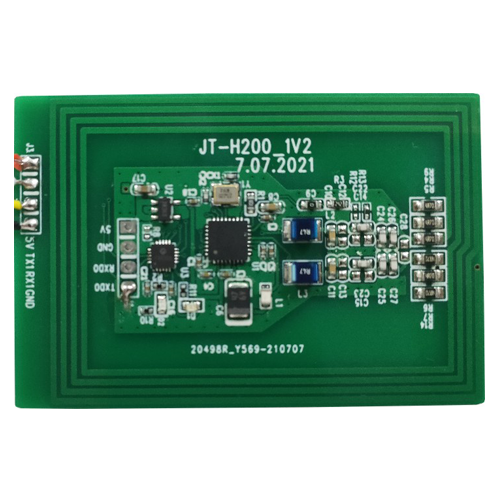

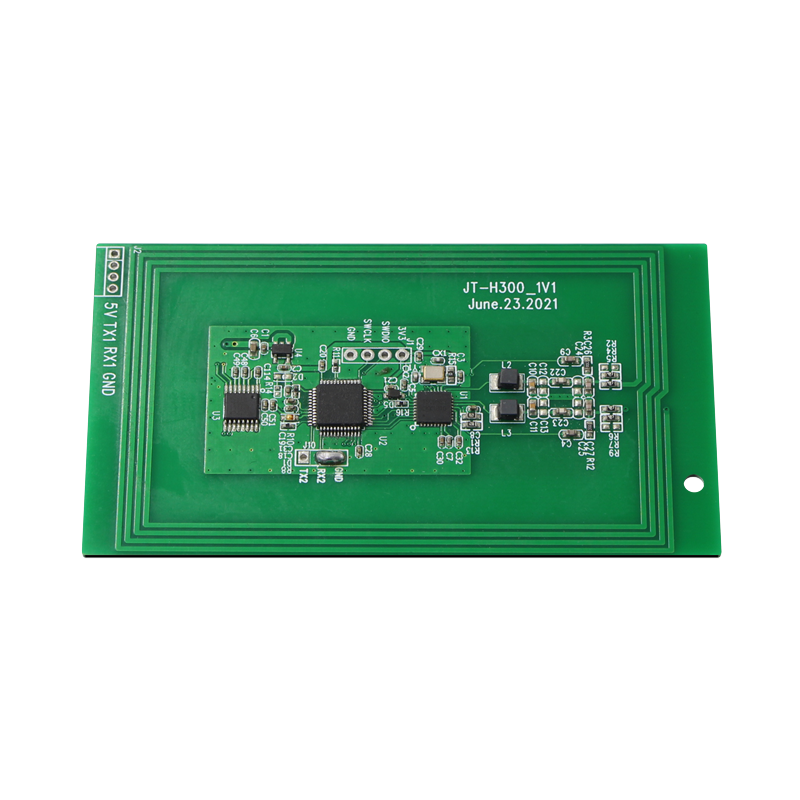

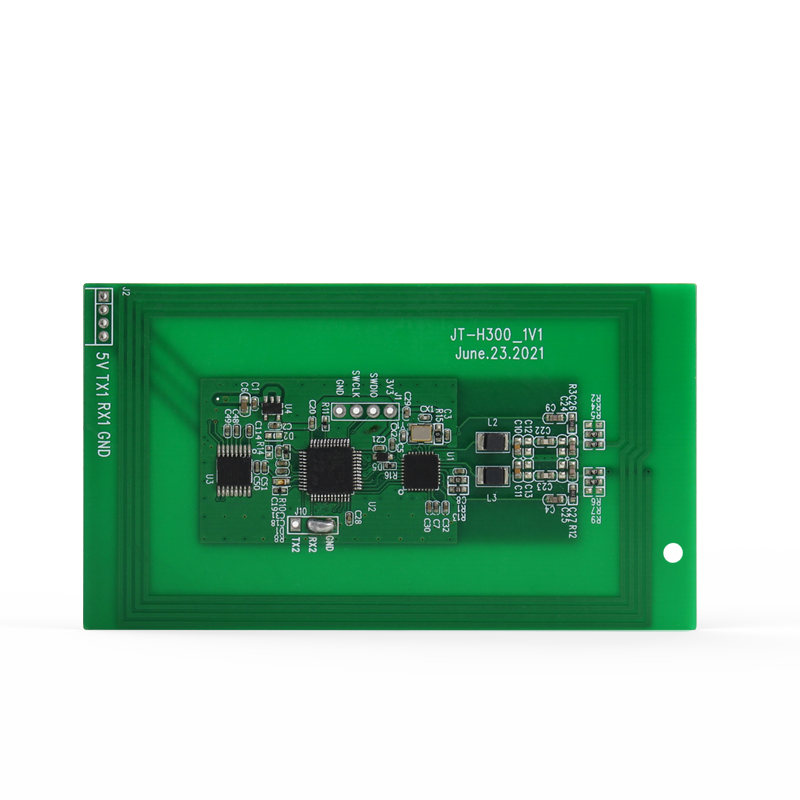

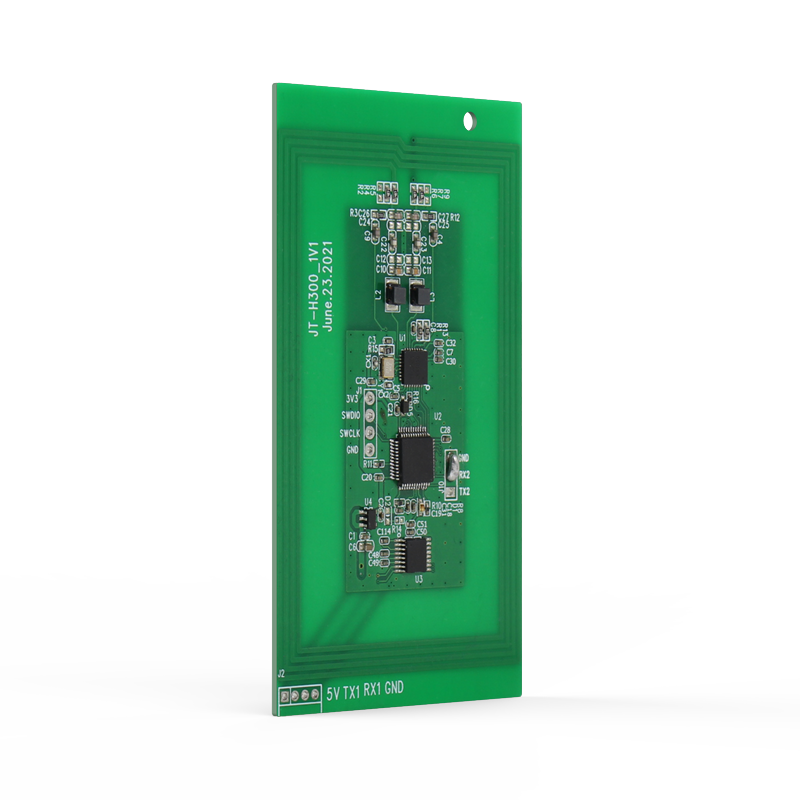

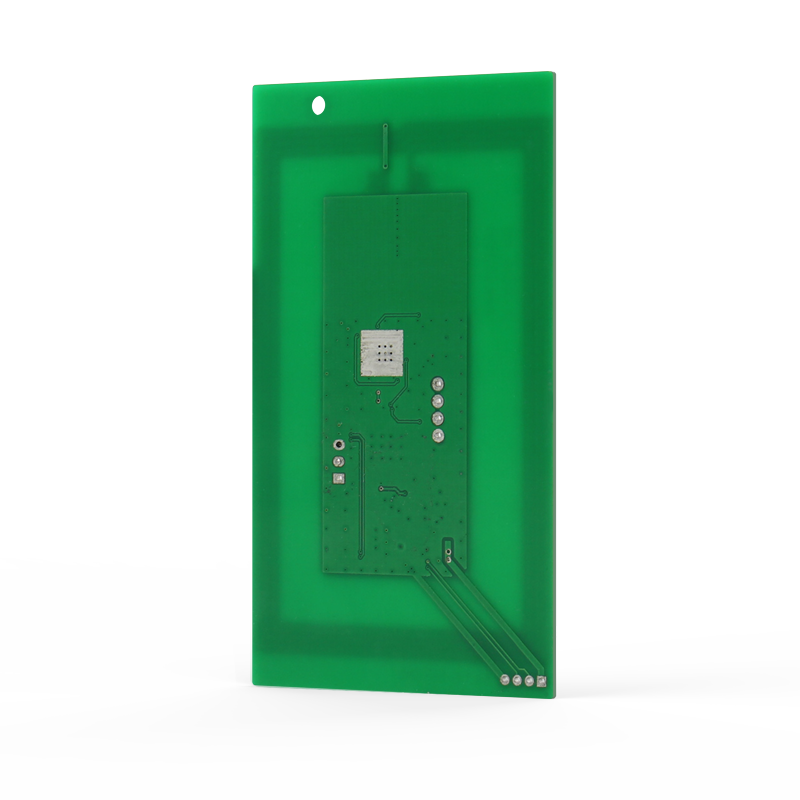

JT-1510 HF RFID 一体化模块产品图片

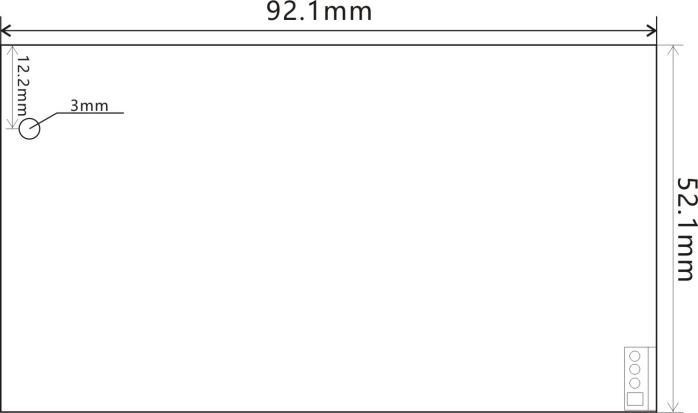

JT-1510 HF RFID 一体化模块尺寸图


四、接口说明



脚号

名称

描述

1

5V

模块 5V 电源输入

2

TX1

模块串口TX 输出(RS232 电平)

3

RX1

模块串口RX 输入(RS232 电平)

4

GND

模块地
