JT-M1540 HF RFID一体化模块

产品描述

JT-M1540 HF RFID高频一体化模块是一款专业级、高性能的高频一体式模块，模块基于ISO 15693协议设计开发，采用模块与天线一体化设计，方便用户快捷集成。模块支持ISO 15693协议标签操作。当标签靠近模块天线，模块将读取指定的数据块。模块采用RS-485接口通讯，DC12V供电。

产品特点

Ø 完全自主知识产权设计;

Ø 支持RS-485通讯；

Ø 支持自动寻卡；

Ø 支持ISO 15693协议电子标签；

Ø 采用集成化射频芯片，模块性能更加稳定，更适合较恶劣的高要求应用环境；

Ø 极好的抗干扰性能。

外观及尺寸图

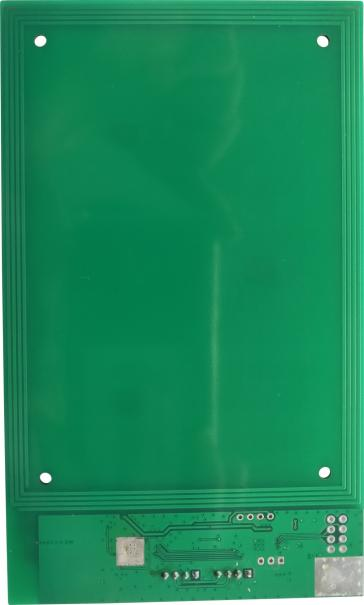

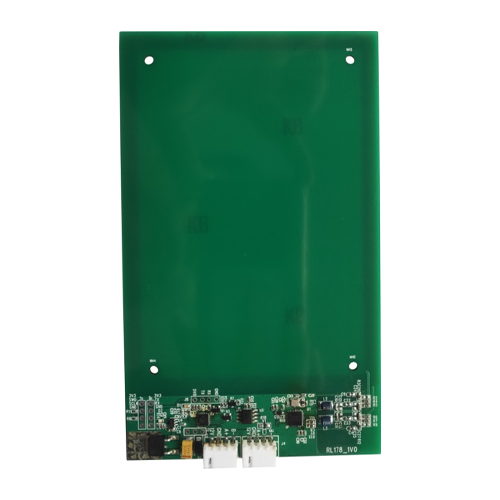

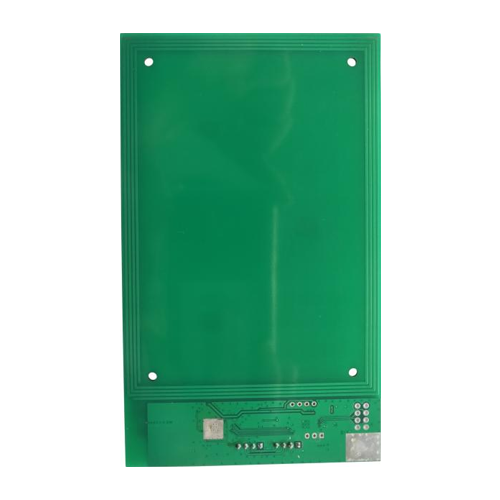

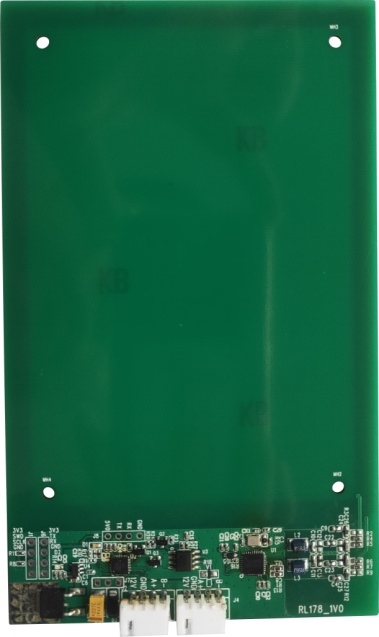

JT-M1540 HF RFID一体化模块产品图片

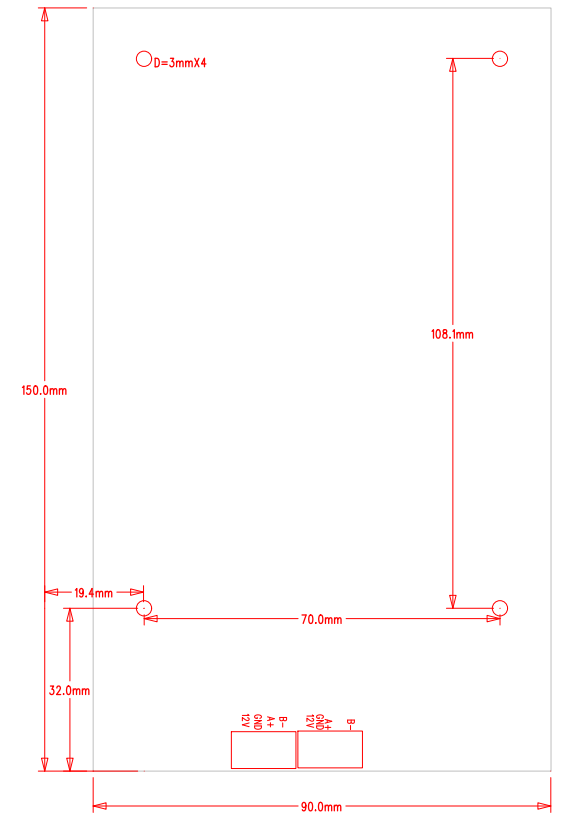

JT-M1540 HF RFID一体化模块尺寸图

接口说明

RS485总线规范

目的

规范接入485总线的模块、设备统一标准。

Ø 范围

适用高频柜体485总线上的设备、模块，包括大锁体板、小锁体板和485网关。

为研发、技术人员提供参考标准。

为现场安装人员提供参考标准。

Ø 术语

485总线

主机/网关 485总线上的主控设备，总线的通讯总是由主机先发起，从机响应。

从机 485总线上的受控设备，响应主机的命令。从机包括大锁头板和小锁头板。

帧 在总线上传输的数据包，由帧头、长度、命令码、参数及校验字组成。

命令 由主机发起的数据帧。

响应 从机执行主机命令做出响应的数据帧。

Ø 概述

文档描述485总线的拓扑结构、接线规范以及总线协议。

Ø 拓扑结构

采用星型总线拓扑结构，如图4-1所示。

图5-1 485总线拓扑结构

同一总线上，最多可挂128台设备，即总线上，主机和从机的总数量不超过128。

同一总线上，只能挂一台主机。可挂一台或多台但不超过127台的从机。

接线规范

n 级联接线。从主机开始，再到从机1，直至最后一台从机n。见图6-1 总线接线示例。

n 首末端阻抗匹配。主机内置了120Ω匹配电阻，级联的最后一台从机，需要外接120Ω电阻/终端匹配器。

图6-1 总线接线示例

n 双绞线或50Ω同轴线。建议选用带屏蔽的双绞线或50Ω同轴线。

总线协议

一问一答，任何时候，主机发起命令，从机做出应答。

链路/物理层

标准RS232信号接口，波特率：19200bps，8位，1位停止位，无校验，无流控

两个命令帧之间的间隔大于或等于150毫秒。

帧格式定义

帧格式：

命令详细描述

为了便于描述，以下协议域中的设备地址使用广播地址0x00，并假设总线上只有一台主机和一台从机。

轮询锁头信息

主机发起该命令，获取从机/锁头信息。

命令：

响应：

锁状态LockStatus：值0，表示锁关闭状态；值1，表示锁开状态。

卡数量：表示识别到的卡数量n，n≥0。

卡UID域：对于卡数量的n各卡号。当卡数量n=0，该域不存在；n=1，卡UID1存在；以此类推。

举例：假设锁头处于打开状态，锁头识别到1张卡，卡号为：E0 04 01 50 8B 36 EE 2C

命    令：AA 00 02 A1 B3

响   应：AA 00 0C A1 01 01 E0 04 01 50 8B 36 EE 2C 97

开锁

命令：

响应：

执行结果Result：反馈命令执行结果。值为0，执行成功；值非0，执行失败。

举例：

命    令：AA 00 02 A2 B2

响    应：AA 00 03 A2 00 B1

获取版本信息

命令：

响应

设备重启

命令：

响应：

执行结果返回值为0，表示成功，非0表示失败。

配置设备地址

设备/模块的地址可在线修改，需要特别注意的是，修改新的地址，不能与总线上现有的设备/模块地址冲突（相同），否则会造成总线通讯异常。

成功修改设备地址后，新的地址将在设备/模块重启或再次上电后生效。

命令：

响应：

执行结果返回值为0，表示成功，1表示配置失败，值2表示MagicNum错误。

MagicNum固定为0x55AACC33，高字节先发送。
