四通道 UHF 测温读写模块
应用领域
各种测温rfid应用场景
产品特点
|
同时支持：浙江悦和LTU31，LTU32， RF MICRON magnus-s3，上海宜链测温芯片 |
|
自主的Z-search多标签识别算法，高性能CPU的数据处理能力 |
|
关键发热区域的温度监控反馈 |
|
监测系统的运行状态，保障不间断运行无死机 |
|
特殊标签数据（定制） |
|
模块接收灵敏度高 |
产品特性：同时支持：浙江悦和LTU31，LTU32， RF MICRON magnus-s3，上海宜链测温芯片
自主的Z-search多标签识别算法，高性能CPU的数据处理能力， 关键发热区域的温度监控反馈， EPC global Class1 Gen2(ISO 18000-6C)，特殊标签数据（定制），工作温 度范围:-20℃to +65℃， 监测系统的运行状态， 保障不间断运行无死机
|
射频接口 |
参数 |
备注说明 |
|
|
RF输出 |
读写功率21-33dbi可调。步进1dbi |
|
|
|
支持工作频率 |
‘Open’(Customizable) 840-960MHz，包括中国 SRRC-MII 920- 925MHz(China)； 840-845MHz(China)，欧标 ETSI 865.6-867.6 MHz (EU)， 韩国 KCC 917-920.8 MHz (Korea)，印度 TRAI 865-867 MHz (India)，美标 FCC 902-928 MHz (American) |
可按照要求定制 |
|
|
天线连接器 |
4个50欧姆独立天线MMCX接口（MMCX-LR-SMT） |
天线驻波比建议小于1.5 |
|
|
发射机频谱模板（ACPR） |
符合中国无线电管理规范要求： Adjacent channel，-30dBc； Alternative channel，-60dBc |
|
|
|
|
|
|
|
|
接口特性 |
参数 |
|
|
|
通信接口 |
TTL Uart接口，波特率115200 bps，SPI(最高18Mbps） |
|
|
|
GPIO接口 |
3.3V 2路输入2路输出（复用） |
|
|
|
API支持 |
提供api支持 |
|
|
|
连接器 |
SFW12R-1STE1LF，12Pin排针座，间距1.0mm(含供电、通信及GPIO) |
串口， SPI口 3.3V电平 |
|
|
其他指标 |
|
|
|
|
标签RSSI |
支持 |
|
|
|
天线连接保护 |
支持 |
|
|
|
环境温度检测 |
支持 |
|
|
|
工作模式 |
单机/密集型 |
|
|
|
|
|
|
|
|
电源要求 |
参数 |
说明 |
|
|
直流供电 |
供电电压3.6~5.5V |
|
|
|
电源 |
工作模式：最大功率不高于6.9W （典型值） ,33dBm 发射功率下 准备模式： 0.05W, 快速响应空闲模式 休眠模式： <0.01W, 节电选项 |
|
|
|
逻辑电平 |
VIL： -0.5~0.8V VIH： +2~3.3V |
Input Low Voltage Input High Voltage |
|
|
|
|
|
|
|
环境特性 |
参数 |
说明 |
|
|
静电防护 |
ESD 1500V |
|
|
|
震动要求 |
可以配合整机从1米高度跌落水泥地面 |
安装在主机上，整机测试 |
|
|
工作温度 |
-20℃ to +80℃ |
|
|
|
运输和储存温度 |
-40℃ to +85℃ |
|
|
|
工作湿度 |
10% - 95%（环境温度Ta=25℃） |
|
|
|
|
|
|
|
|
硬件参数 |
参数 |
说明 |
|
|
灵敏度 |
模块接收灵敏度： 1、-80dBm，在15dBm发射功率； 2、-78dBm，在30dBm发射功率。 |
模块射频口实测数据 |
|
|
标签缓存 |
1000张标签 @ 96 bit EPC，支持缓存和实时两种标签盘存模式 |
|
|
|
读卡速度 |
> 300 tags/s |
取决于标签、天线增益和发射功率 |
|
|
标签识读距离 |
EPC标签： 12dBi线极化天线，读距离可达30m； |
取决于标签和天线测试距离不同 |
|
|
|
|
|
|
|
物理特性 |
参数 |
说明 |
|
|
尺寸 |
55.96mm长×35.56mm宽×4mm高 |
|
|
|
冷却方式 |
自然散热，增加散热片等方式 |
|
|
15引脚配置和功能说明
引脚连接器定义（SFW15R-1STE1LF）：
|
针脚 |
定义 |
说明 |
|
1 |
GND |
地 |
|
2 |
GND |
地 |
|
3 |
+5V |
电源 |
|
4 |
+5V |
电源 |
|
5 |
MODULE_SPI_MISO |
SPI主数据输入从数据输出3.3V电平 |
|
6 |
MODULE_SPI_MOSI |
SPI主数据输出从数据输出3.3V电平 |
|
7 |
MODULE_SPI_CLK |
通用GPIO1/SPI时钟3.3V电平 |
|
8 |
MODULE_SPI_CS |
SPI片选 3.3V电平 |
|
9 |
UART_RXD |
串口输入TTL3.3V电平 |
|
10 |
UART_TXD |
串口输出TTL3.3V电平 |
|
11 |
MODULE_GPIO1 |
通用GPIO1 |
|
12 |
MODULE_GPIO2 |
通用GPIO2 |
|
13 |
MODULE_GPIO3 |
通用GPIO3 |
|
14 |
MODULE_EN |
使能3.3V电平 |
|
15 |
MODULE_RSTN |
复位3.3V电平 |
模块尺寸图：
产品图片说明：
|

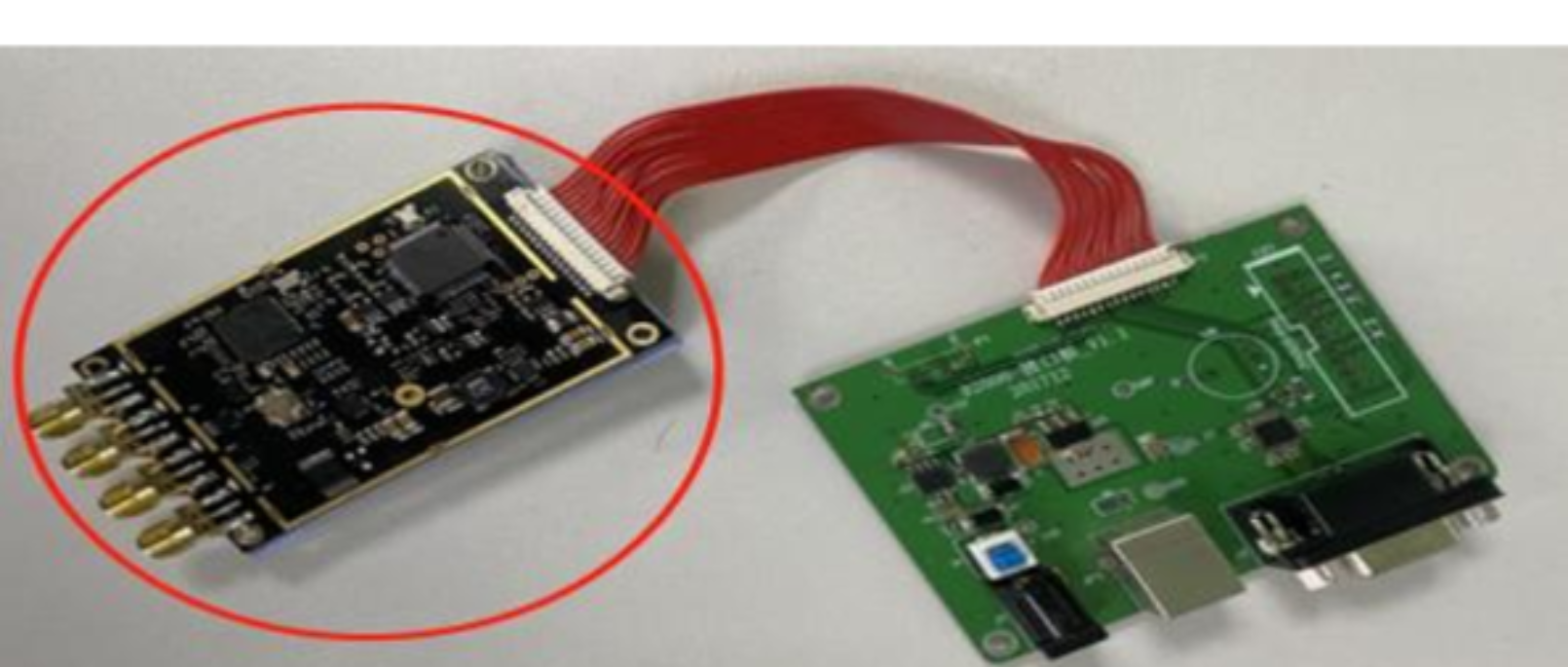

四通道测 温模块主 板 |
|

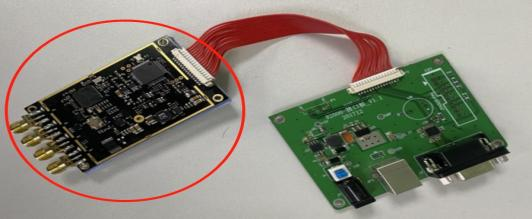

测试： 模块（红色圈+线材+转接板+天线。 可以直接用232串口配合我司的DEMO软件进行各项测试。 线材，转接板和天线为非标品，需要单独购买。如有需要请咨询业务人员 |
|

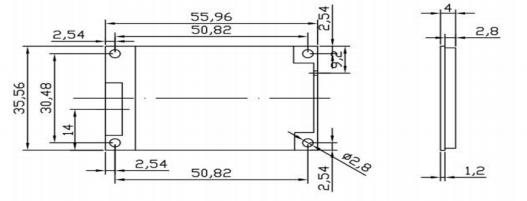

模块尺寸 图 |
|
|
|
测试天线1 |
|
|
|
测试天线2 |
|
|
备注说明
1.请不要将产品安装在危险区域使用；
2.严禁私自拆装产品，防止设备失效或发生故障。
3.EN使能：内置上拉电阻到VCC，高电平或悬空时模块上电，接低电平时模块掉电（低电平应当小于0.4V，高电平应当大于 0.9V小于VCC）。
4.复位：RST复位，内置上拉电阻到3.3V，接低电平时复位。
5.工作电压：模块满功率工作时电流较大，手持设备直接电池供电时可能会出现电池低电量时模块不能稳定工作，所以建议 最好把VCC升压到5V。
6.产品在出厂前均经过严格检验和质量控制，如出现工作异常或怀疑内部模块故障，请及时同最近的代理商或本公司技术支持联 系。
7.产品质保1年，从发货之日起计。质保期间，产品正常使用过程中出现的产品质量问题均由本公司免费W维修或更换。
