HF RFID 一体化模块 JT-1530
点击次数: 更新时间:2021/8/6 11:37:28

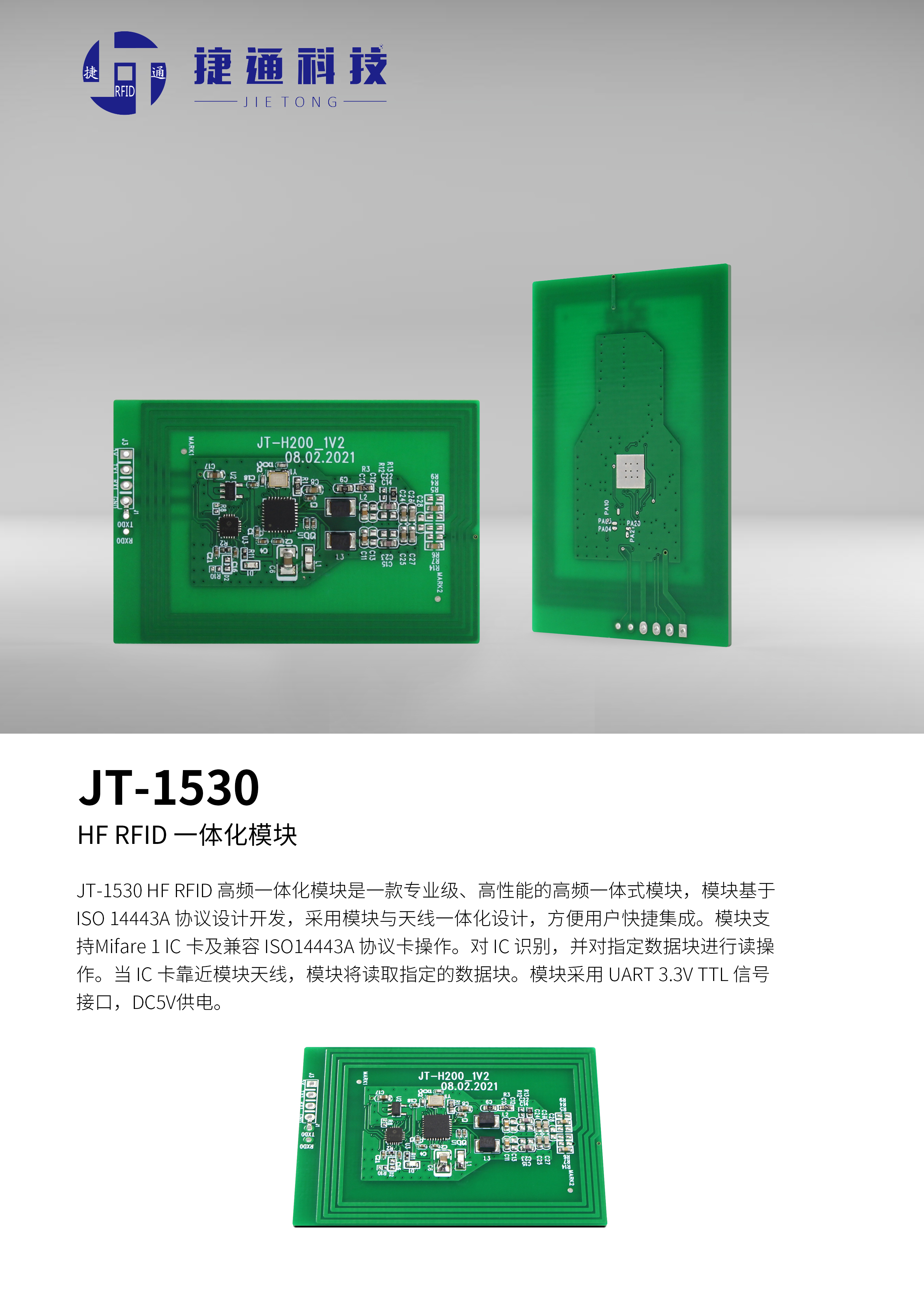

一、产品描述
JT-1530 HF RFID 高频一体化模块是一款专业级、高性能的高频一体式模块，模块基于 ISO 14443A 协议设计开发，采用模块与天线一体化设计，方便用户快捷集成。模块支持Mifare 1 IC 卡及兼容 ISO1443A 协议卡操作。对 IC 识别，并对指定数据块进行读操作。当 IC 卡靠近模块天线，模块将读取指定的数据块。模块采用 UART 3.3V TTL 信号接口，DC5V 供电。
产品特点
Ø 完全自主知识产权设计;
Ø 支持UART 3.3V TTL信号接口；
Ø 支持自动寻卡；
Ø 支持Mifare 1 IC卡
Ø 支持ISO14443A协议电子标签；
Ø 采用集成化射频芯片，模块性能更加稳定，更适合较恶劣的高要求应用环境；
Ø 极好的抗干扰性能。

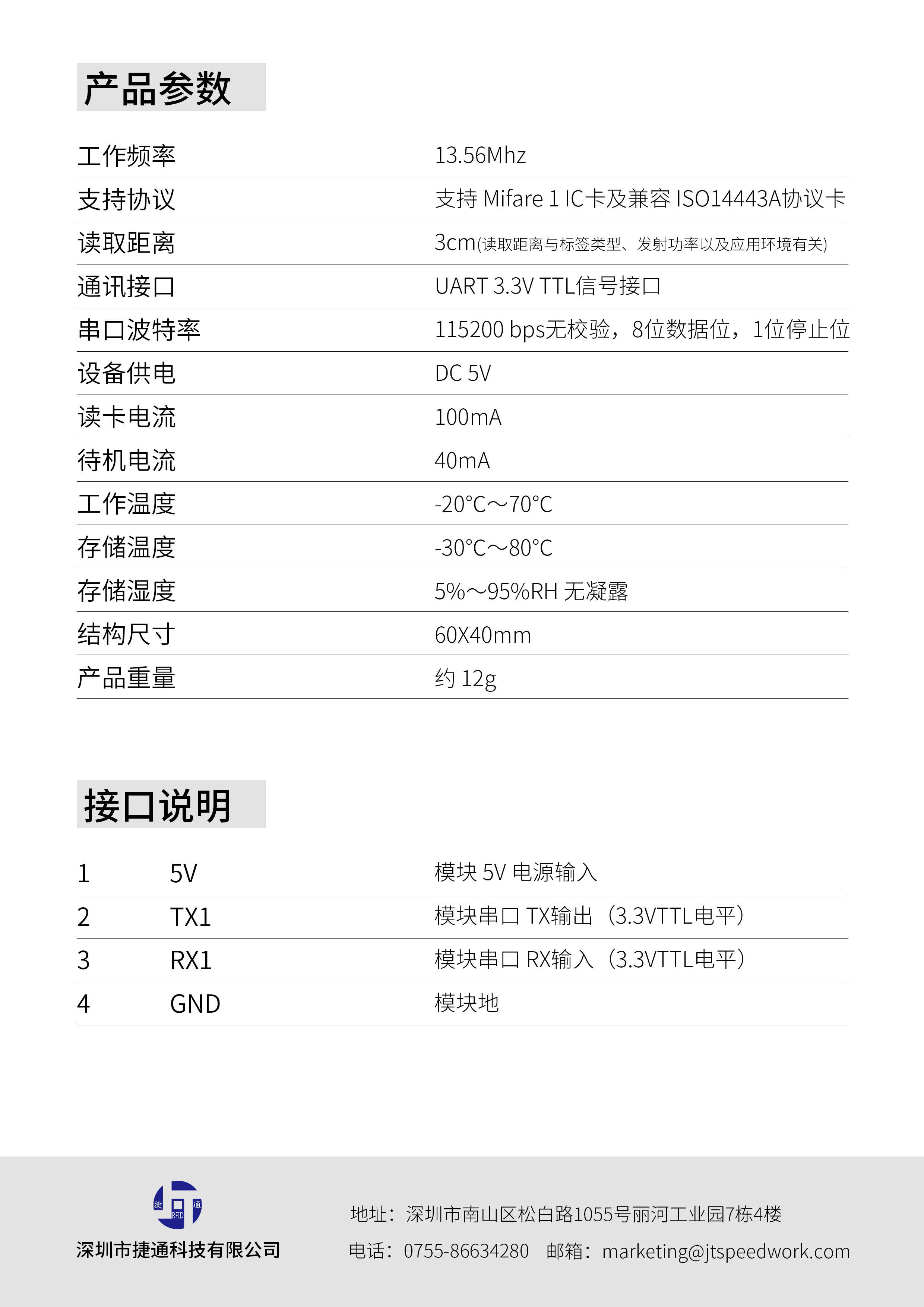

二、产品技术参数
|
技术参数 |
|
|
工作频率 |
13.56Mhz |
|
支持协议 |
支持Mifare 1 IC 卡及兼容ISO1443A 协议卡 |
|
读取距离 |
3cm(读取距离与标签类型、发射功率以及应用环境有关) |
|
通讯参数 |
|
|
通讯接口 |
UART 3.3V TTL 信号接口 |
|
串口波特率 |
115200 bps 无校验，8 位数据位，1 位停止位 |
|
电源参数 |
|
|
设备供电 |
DC 5V |
|
读卡电流 |
100mA |
|
待机电流 |
40mA |
|
环境参数 |
|
|
工作温度 |
-20℃～60℃ |
|
存储温度 |
-30℃～70℃ |
|
存储湿度 |
5 |
|
物理参数 |
|
|
结构尺寸 |
60X40mm |
|
产品重量 |
约 12g |
三、外观及尺寸图
|
|
|
|

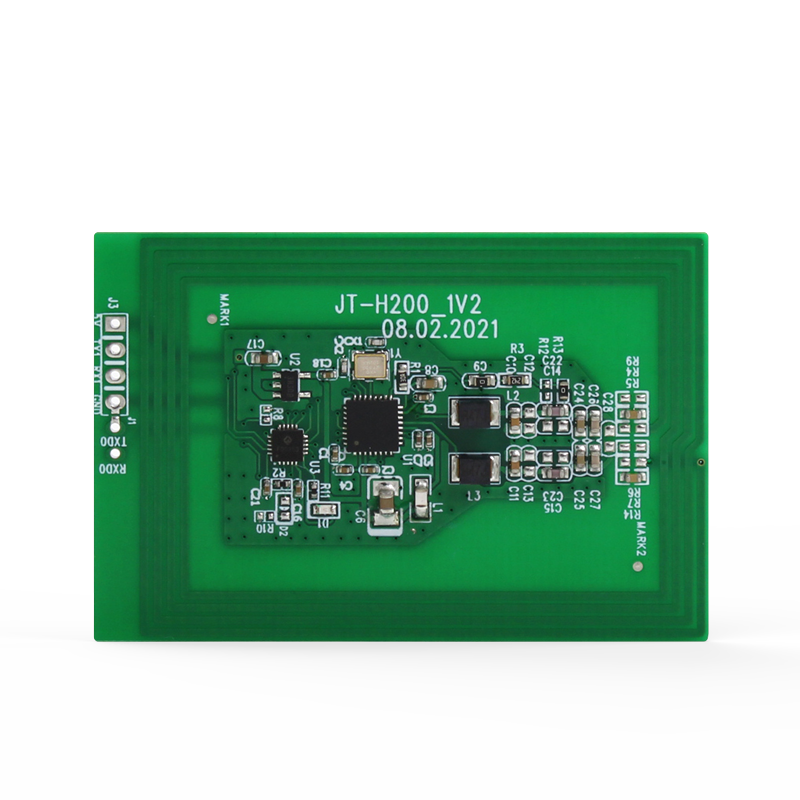

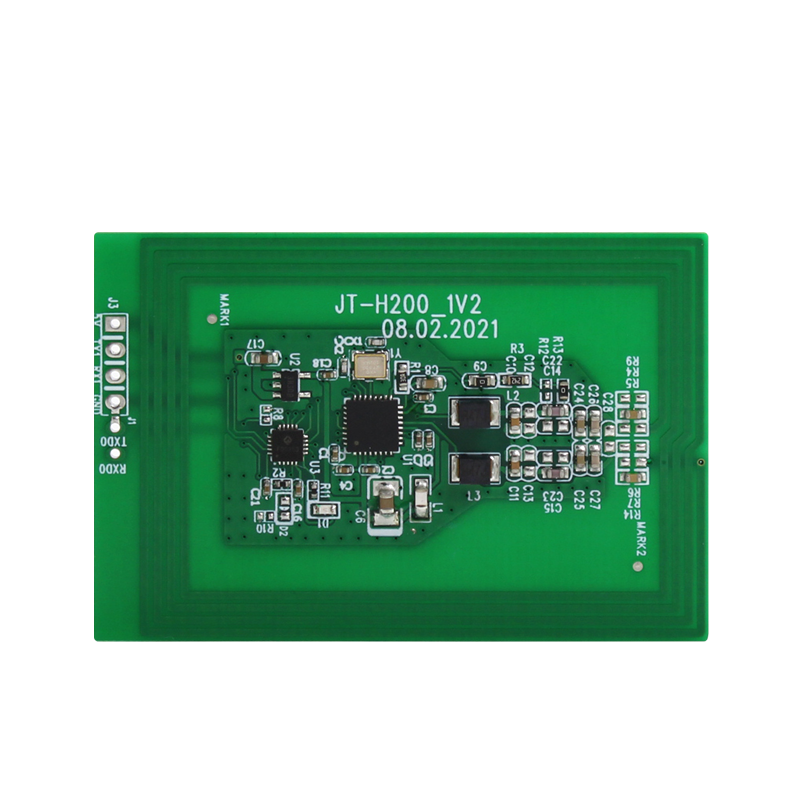

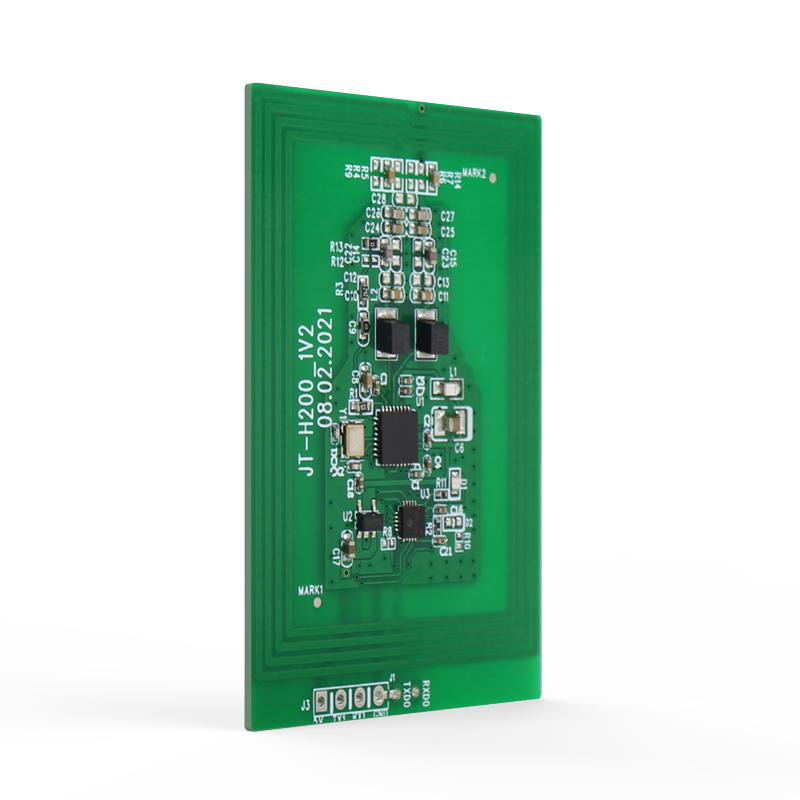

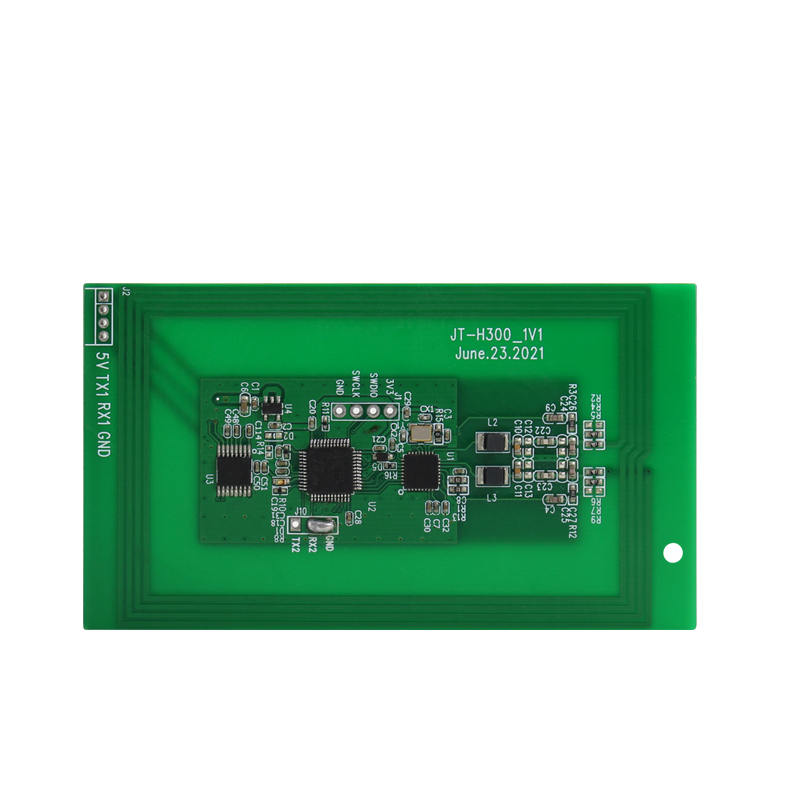

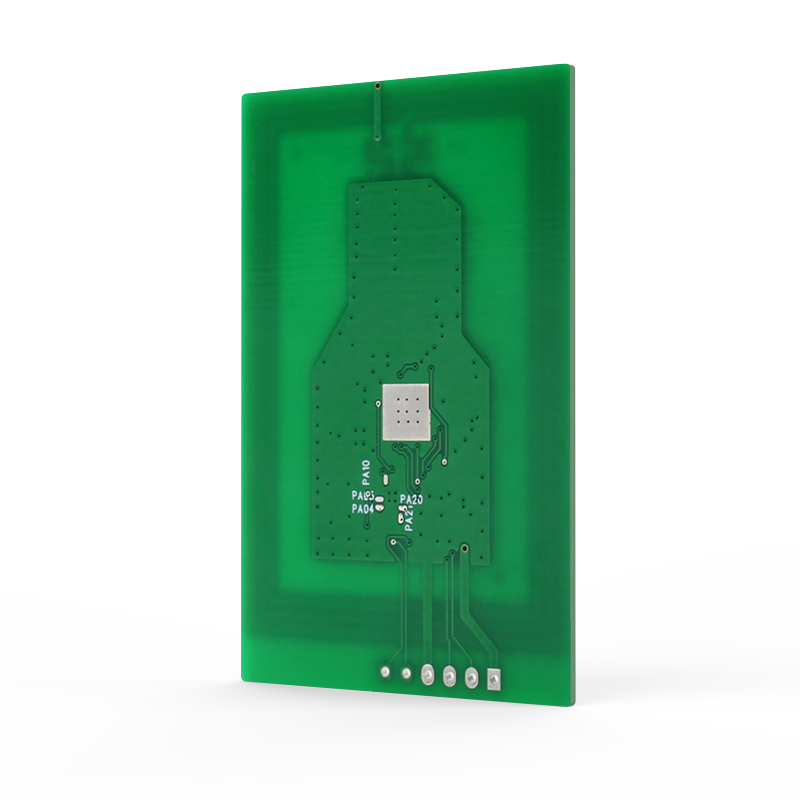

JT-1530 HF RFID 一体化模块产品图片
|
|

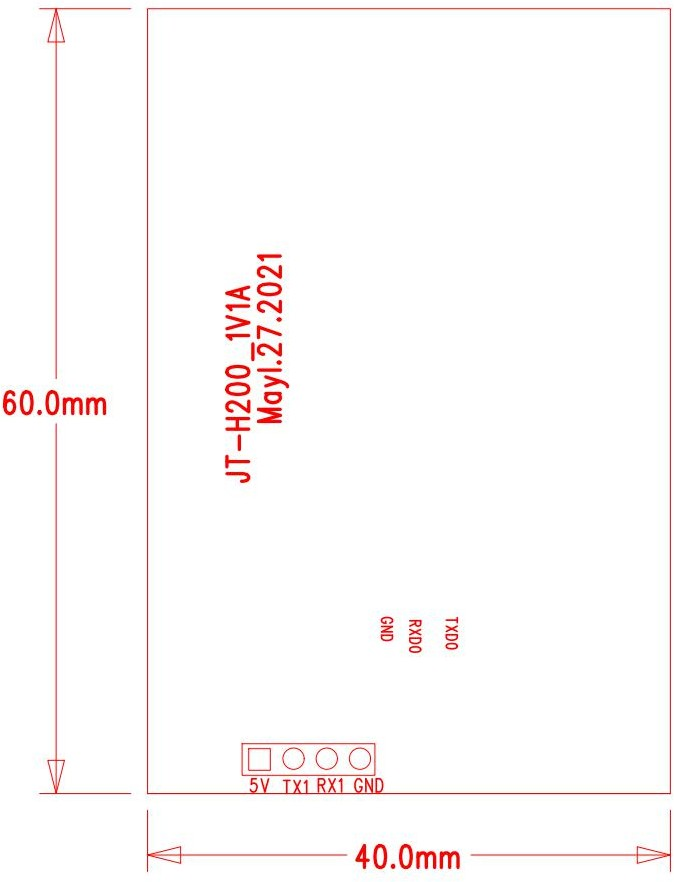

JT-1530 HF RFID 一体化模块尺寸图
四、接口说明
|
脚号 |
名称 |
描述 |
|
1 |
5V |
模块 5V 电源输入 |
|
2 |
TX1 |
模块串口TX 输出（3.3VTTL 电平） |
|
3 |
RX1 |
模块串口RX 输入（3.3VTTL 电平） |
|
4 |
GND |
模块地 |
五、模块工作原理
模块 TXD0 脚和 GND 脚短接，然后上电，并维持 TXD0 对地短接，则模式处于自动读卡模式。
在自动读卡模式，模块自动识别卡号，并在 TXD1 引脚打印输出卡号。串口打印输出数据格式如下：
UUID: 8 字节 ASCII 码的 UID + 换行符
例如：卡号为 0E706205，用串口工具，16 进制格式接收，可以收到以下数据： 55 55 49 44 3A 20 30 45 37 30 36 32 30 35 0A
