JT-2560 UHF 超高频一体化模块
点击次数: 更新时间:2021/11/24 10:30:34
一、产品描述
UHF超高频一体化模块JT-2560是一款基于国产TM200平台研发的专业级、高性能超高频一体化读写模块。模块集成40X40mm陶瓷天线，具有完全的自主知识产权，该模块默认工作频段为902MHz～928MHz，支持ISO18000-6C（EPC C1 GEN2）协议，具有多标签识别能力强，读卡距离远等特点，读取距离可稳定2米以上。适用身份标识，门禁控制等领域。
产品优势
Ø 专利设计，自主知识产权；
Ø 优异的读写性能及防冲撞能力；
Ø 输出功率达32dbm可调；
Ø 支持高精度返回信号强度(RSSI)；
Ø 全球多频率标准支持；
Ø 采用集成化射频芯片，模块性能更加稳定，更适合较恶劣的高要求应用环境；
Ø 极好的抗干扰性能；
Ø 采用标准API接口，提供DEMO及源代码, 支持C#、Java等开发例程, 容易与RFI软件集成；
Ø 应用适合：身份识别，人员门禁管理等领域。
二、产品技术参数
|
技术参数 |
|
|
工作频率 |
902~928MHz； 865~868 MHz |
|
支持协议 |
EPC C1 Gen2 /ISO18000-6C |
|
射频功率 |
0~32dBm（软件可调） |
|
读取距离 |
2米(读取距离与标签类型、发射功率以及应用环境有关) |
|
读取速率 |
＞200次/秒 |
|
标签检测 |
支持RSSI数值检测 |
|
工作模式 |
定频 / 跳频可选 |
|
通讯参数 |
|
|
通讯接口 |
TTL电平 |
|
波特率 |
115200 bps (默认) |
|
电源参数 |
|
|
设备供电 |
5VDC |
|
峰值电流 |
1.3A |
|
环境参数 |
|
|
工作温度 |
-20℃～55℃ |
|
存储温度 |
-30℃～80℃ |
|
存储湿度 |
5%～95%RH无凝露 |
|
物理参数 |
|
|
结构尺寸 |
50x50x10.5mm |
|
产品重量 |
约44g |
|
材质 |
PCBA |
三、读写器接口说明
|
接口图 |
接口名称 |
描述 |
|
|
PIN接头 |
5 PIN，详细接口定义如下 |
|
PIN |
定义 |
说明 |
|
1 |
NC |
NC |
|
2 |
GND |
电源地（信号地） |
|
3 |
RX |
MODULE_RXD |
|
4 |
TX |
MODULE_TXD |
|
5 |
VDD |
5.0 VDC |
四、产品外观及此尺寸图

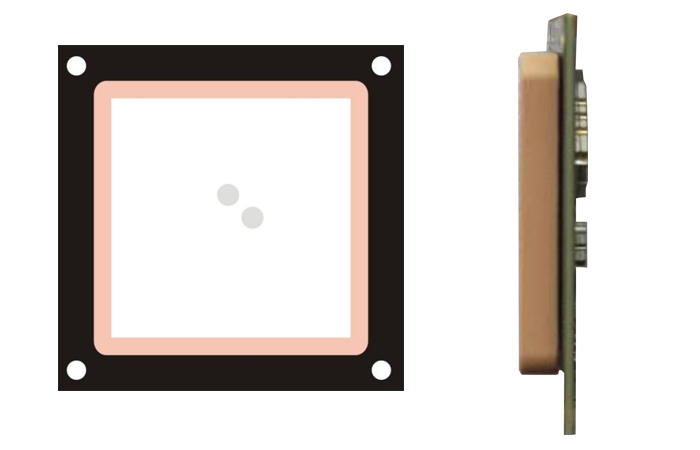

JT-2560一体化读写模块产品图片

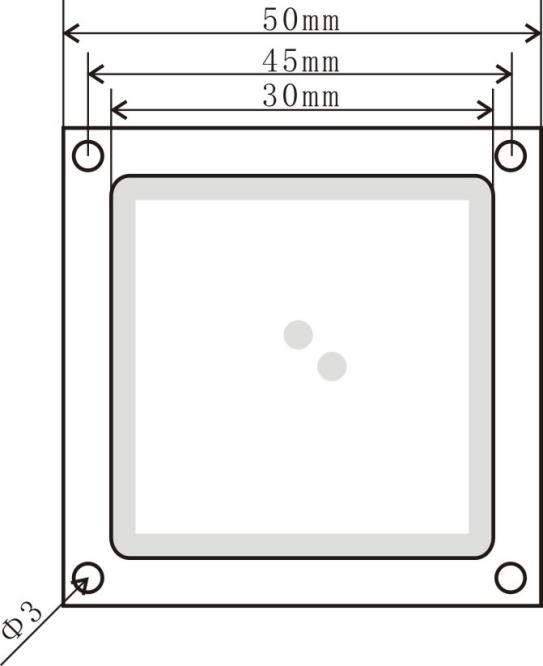

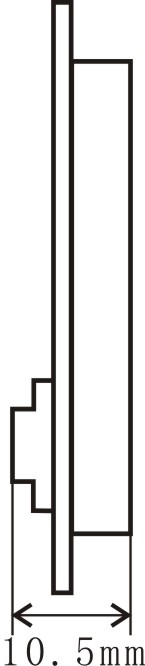

JT-2560一体化模块尺寸图
